[38] 모형 출력 / PDF 출력

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[모형 출력_Plot Model]

도면 영역에서 작성된 도면 객체를 출력합니다.

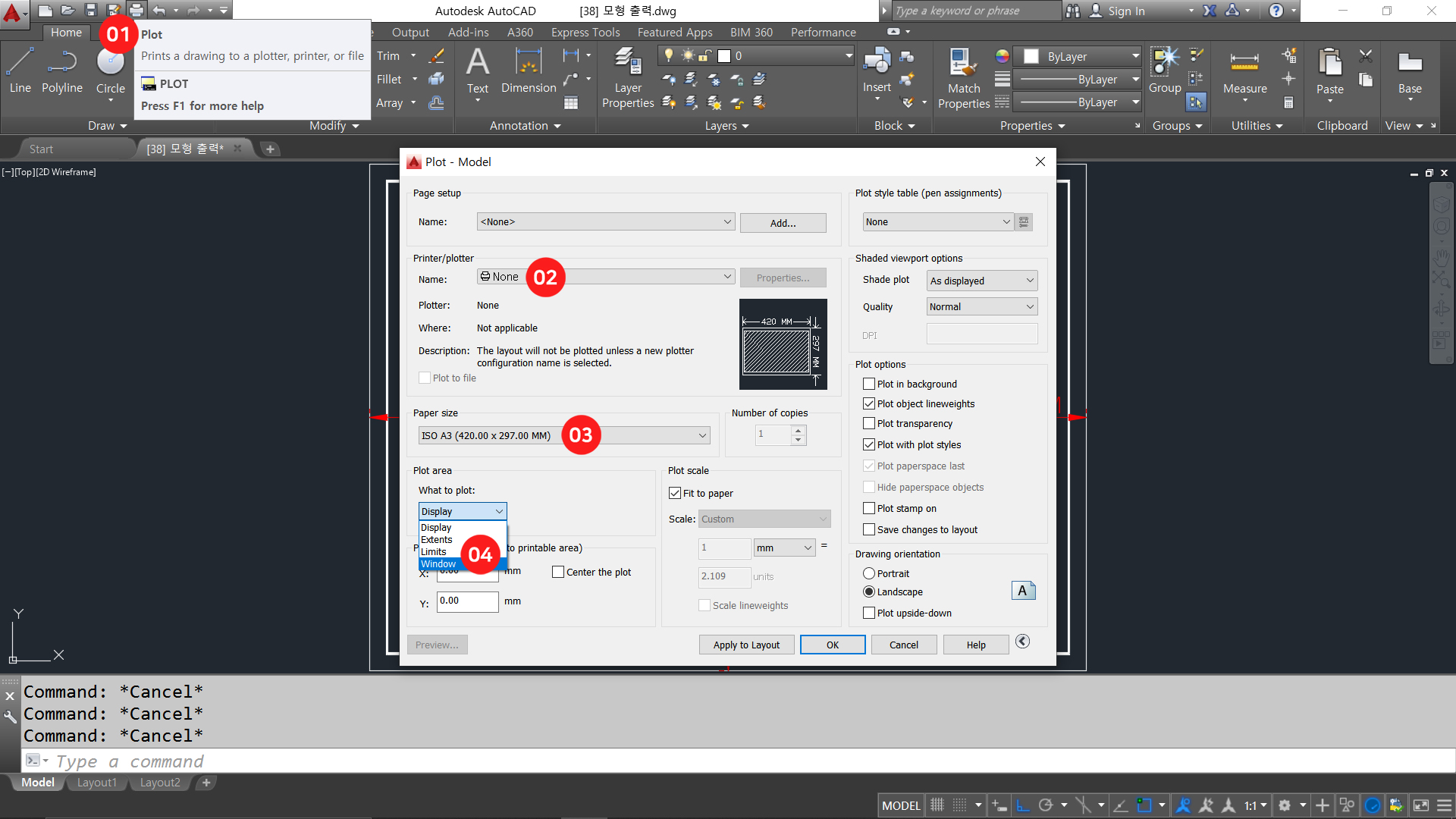

[01] PLOT 아이콘 클릭

[02] 프린터 장치 None 지정 [사용자 컴퓨터에 연결된 프린터 장치 지정 가능]

[03] 용지 크기 ISO A3 (420x297 MM) 지정

[04] 출력 영역 Window 지정 [Window : 도면 영역에서 출력 영역을 사용자가 지정]

[05] 첫 번째 구석 지정

[06] 반대 구석 지정

[07] Center the plot 지정 [용지 중앙에 출력 영역을 배치]

[08] Fit to paper 지정 해제

[09] 1:1 축척 비율 지정 [용지 크기에 맞게 출력 영역을 정확한 축척으로 정의]

[10] OK 버튼 클릭하여 출력



[PDF 출력_Plot PDF]

도면 영역에 작성된 도면 객체를 PDF 형식으로 출력합니다.

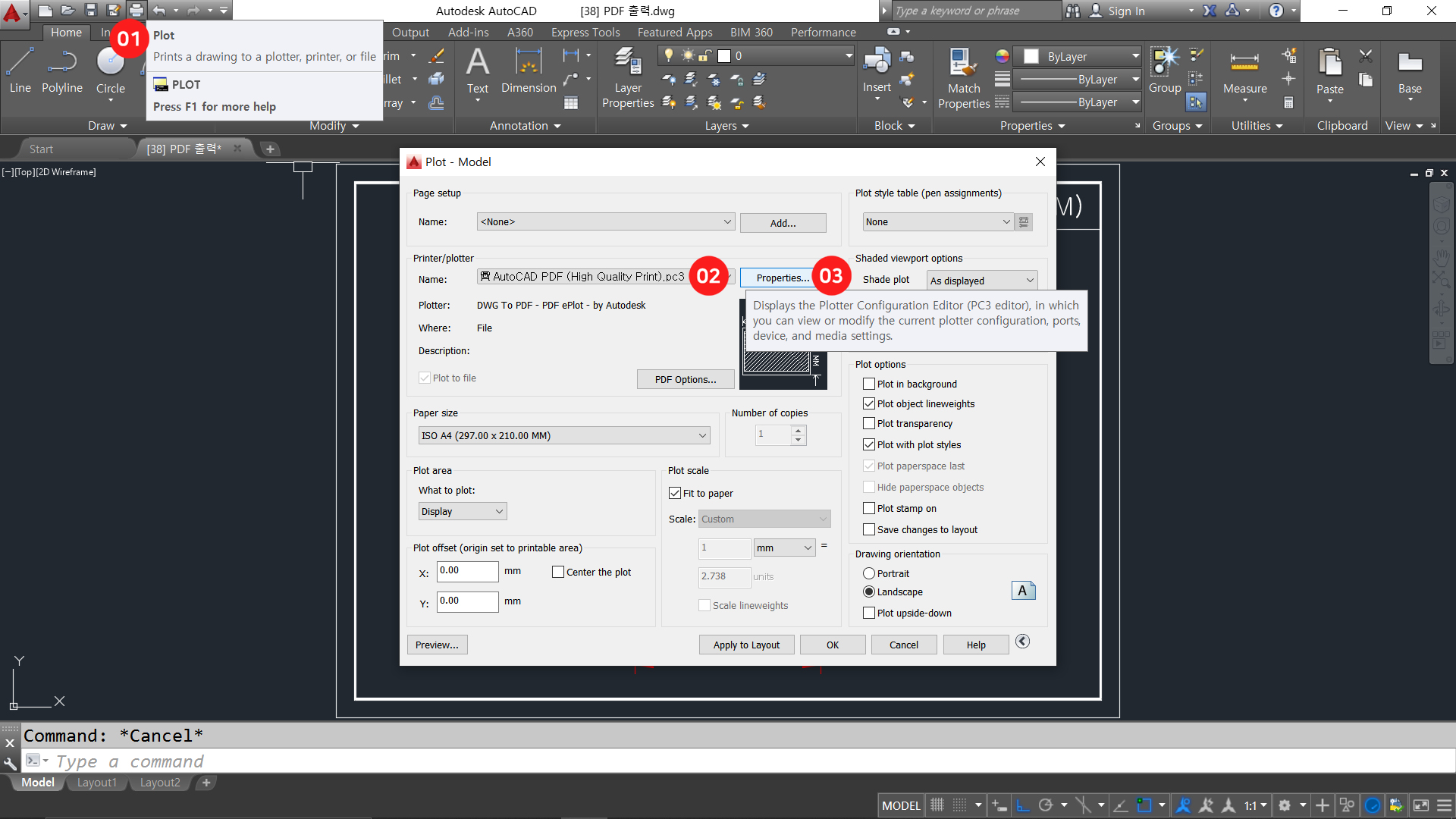

[01] PLOT 아이콘 클릭
[02] 프린터 장치 AutoCAD PDF (High Quality Print) 지정

[03] Properties 버튼 클릭

[04] Modify Standard Paper Sizes (Printable Area) 지정 [기본 용지 크기 수정 (인쇄 가능 영역)]

[05] 표준 용지 크기 ISO A4 (297,00x210,00 MM) 지정

[06] Modify 버튼 클릭

[07] 인쇄 가능 영역 0 입력 [도면 용지의 여백을 0으로 설정]

[08] 다음 버튼 클릭

[09] 다음 버튼 클릭

[10] 마침 버튼 클릭

[11] OK 버튼 클릭

[12] OK 버튼 클릭

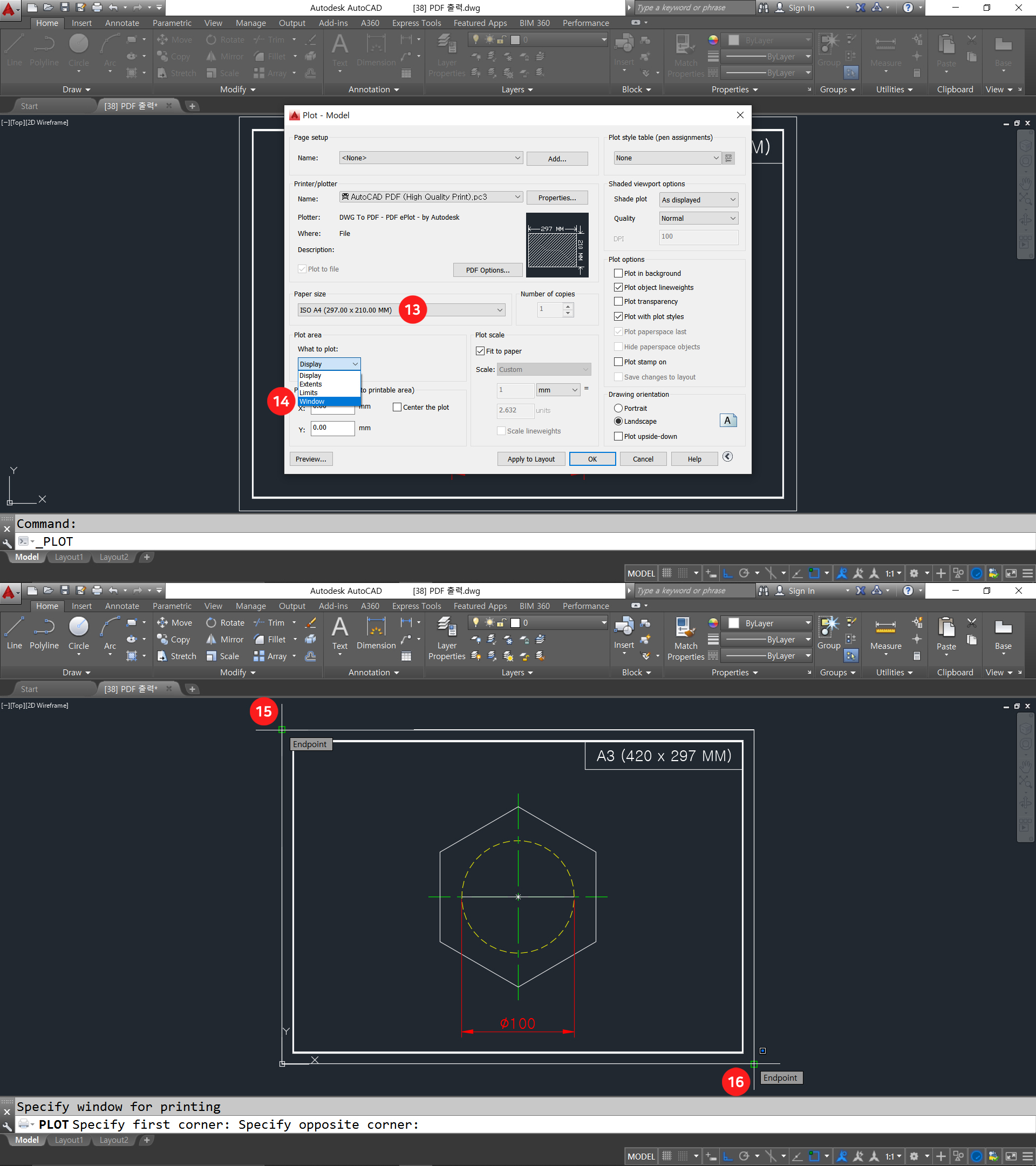

[13] 용지 크기 ISO A4 (297,00x210,00 MM) 지정

[14] 출력 영역 지정

[15] 첫 번째 구석 지정

[16] 반대 구석 지정

[17] Center the plot 지정

[18] Fit to paper 지정 [출력 영역을 용지 크기에 맞게 축척 적용]

[19] monochrome.ctb 지정 [객체가 화면에 표시되는 방식에 관계없이 흑색으로 출력]

[20] 도면 방향 Landscape 지정

[Portrait : 용지 크기가 세로형인 경우 도면 방향을 세로로 맞추고 출력]

[Landscape : 용지 크기가 가로형인 경우 도면 방향을 가로로 맞추고 출력]

[21] OK 버튼 클릭

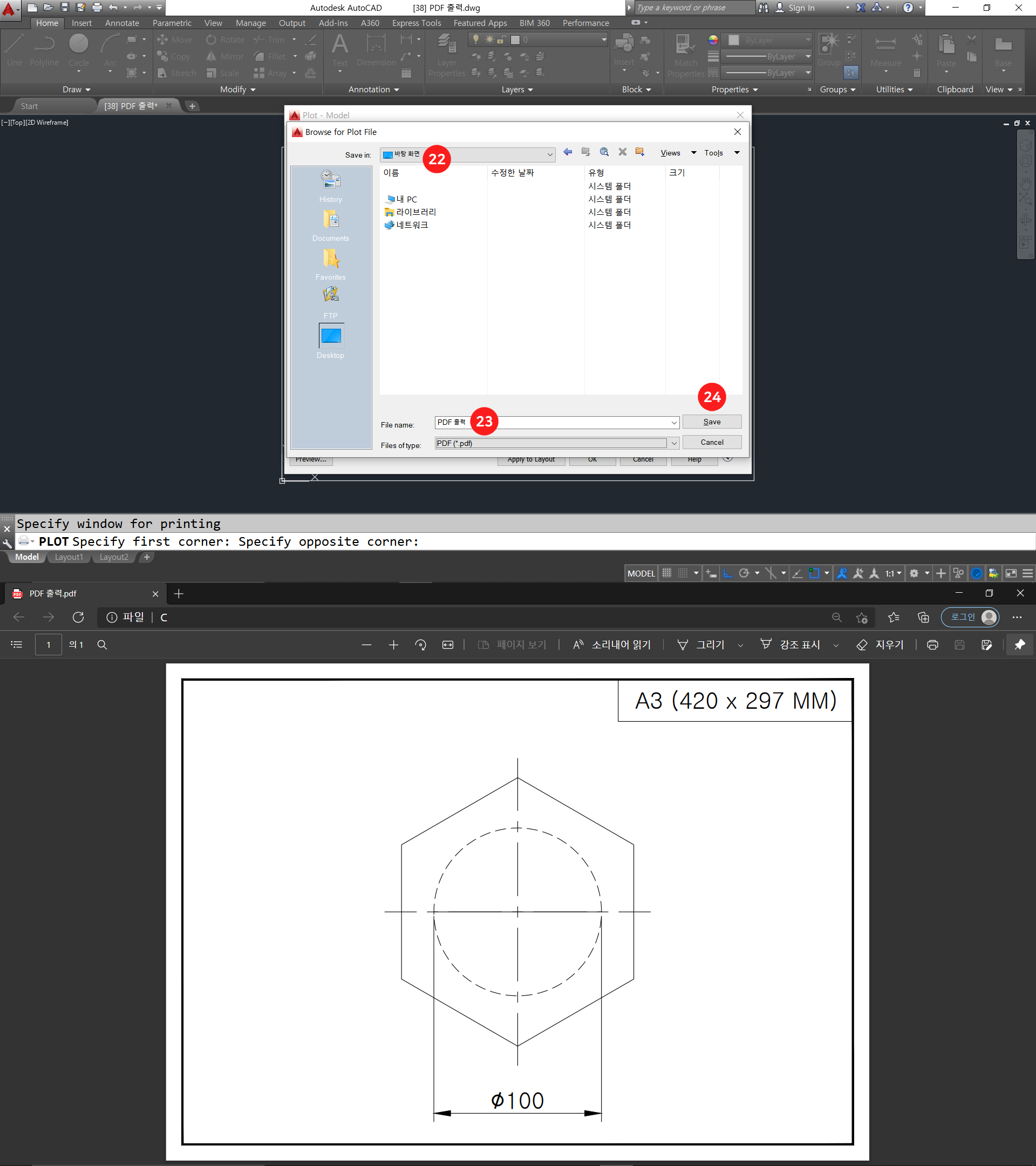

[22] 저장 경로 탐색

[23] 파일 이름 PDF 출력 입력

[24] Save 버튼 클릭



[선 두께 출력_Plot Lineweight]

플롯 스타일에서 색상별로 선 두께를 지정하여 출력합니다.

[01] PLOT 아이콘 클릭

[02] Plot style table 롤 아웃 버튼 클릭

[03] New 지정

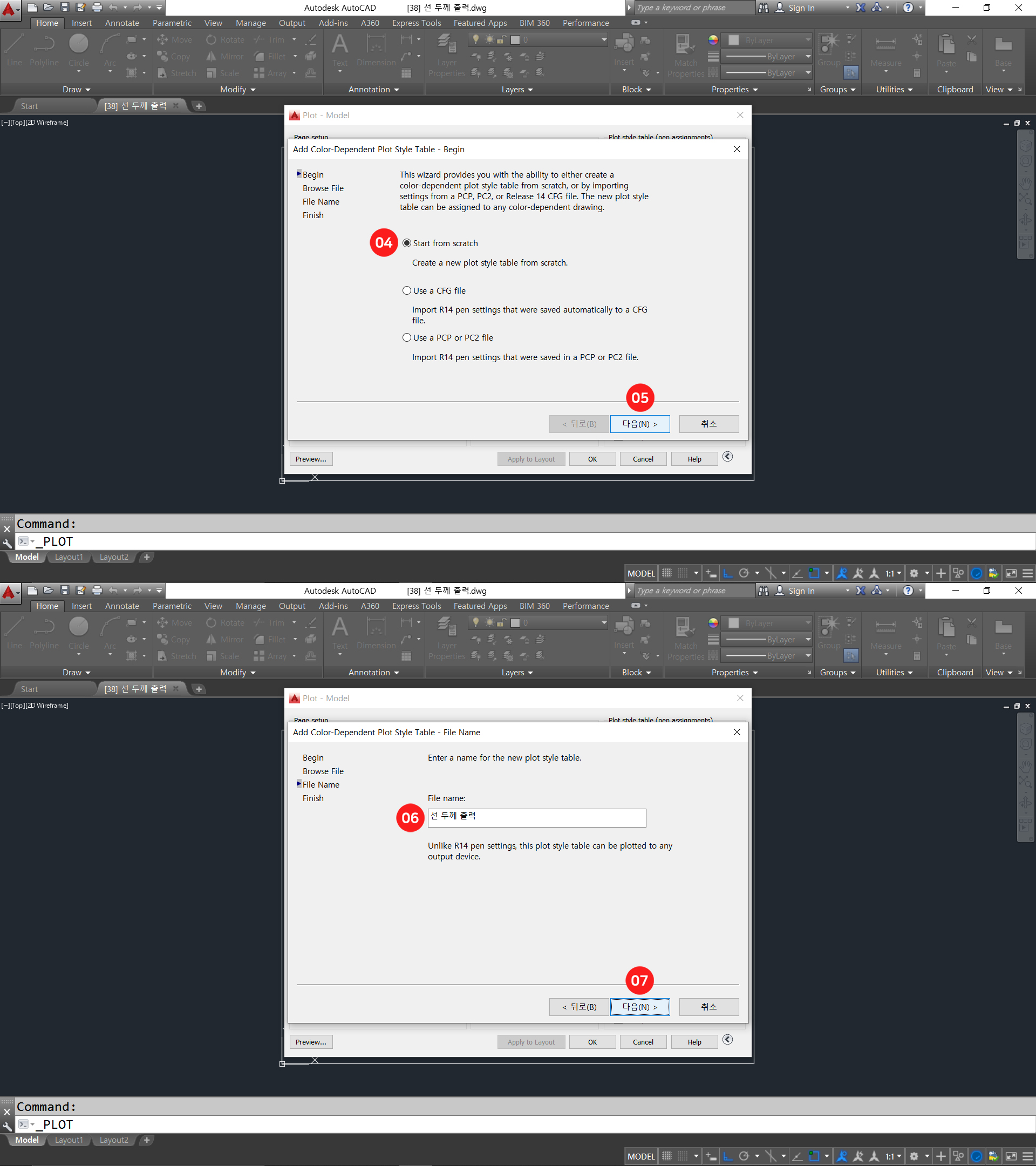

[04] Start from scratch 지정

[05] 다음 버튼 클릭

[06] 파일 이름 선 두께 출력 입력

[07] 다음 버튼 클릭

[08] Plot Style Table Editor 버튼 클릭

[09] Color 1 Red 지정

[10] 0.1000mm 지정

[11] Color 2 yellow 지정

[12] 1.0000mm 지정

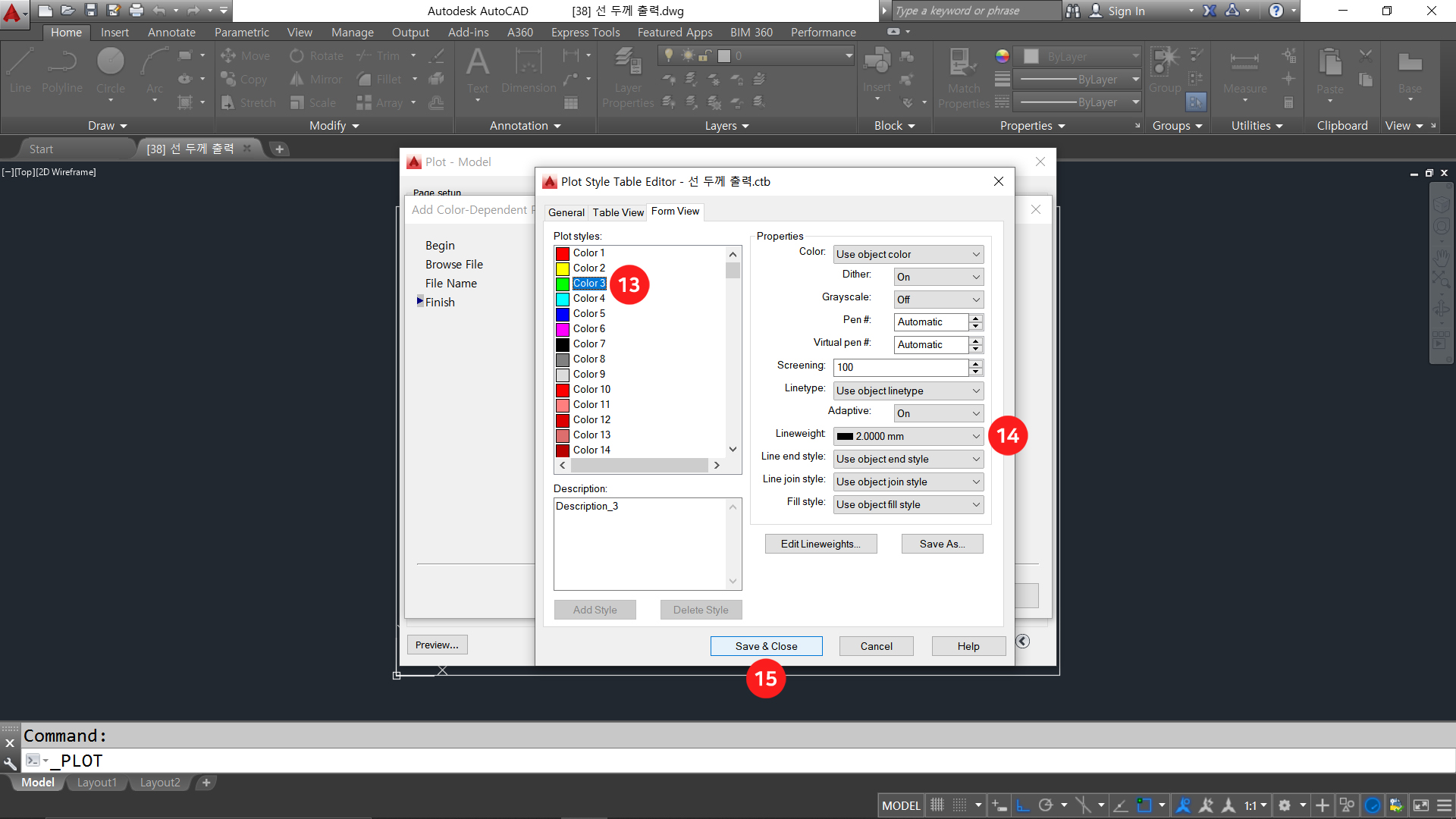

[13] Color 3 green 지정

[14] 2.0000mm 지정

[15] Save & Close 버튼 클릭

[16] 마침 버튼 클릭

[17] 프린터 장치 AutoCAD PDF (High Quality Print) 지정

[18] 용지 크기 ISO full bleed A3 (420,00 x 297,00 MM) 지정

[19] 출력 영역 Window 지정

[20] 첫 번째 구석 지정

[21] 반대 구석 지정

[22] Center the plot 지정

[23] 1:1 축척 비율 지정

[24] 플롯 스타일 테이블에서 선 두께 출력 지정

[25] 도면 방향 Landscape 지정

[26] OK 버튼 클릭

[27] 저장 경로 탐색

[28] 파일 이름 입력

[29] Save 버튼 클릭
