[39] EPS 출력

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[EPS 출력_Plot EPS]

고해상도 이미지 파일 포맷인 EPS 파일 형식으로 도면 영역에 작성된 객체를 출력합니다.

[01] 애플리케이션 메뉴 클릭

[02] Print 확장 버튼 클릭

[03] Manager Plotters 클릭

[04] Add-A-Plotter Wizard 클릭

[05] 다음 버튼 클릭

[06] My Computer 지정

[07] 다음 버튼 클릭

[08] 다음 버튼 클릭

[09] 다음 버튼 클릭

[10] Plot to File 지정

[11] 다음 버튼 클릭

[12] 플로터 이름 EPS PLOT 입력

[13] 다음 버튼 클릭

[14] Edit Plotter Configuration 버튼 클릭

[15] Source and Size 지정

[16] ISO A0 (1189,00 * 841,00MM) 지정

[17] Graphics [+] 클릭

[18] Vector Graphics 지정

[19] 1270*1270 DPI 지정

[20] Modify Standard Paper Sizes (Printable Area) 지정

[21] ISO A0 (1189,00 * 841,00MM) 지정

[22] Modify 버튼 클릭

[23] 인쇄 가능 영역 0 입력

[24] 다음 버튼 클릭

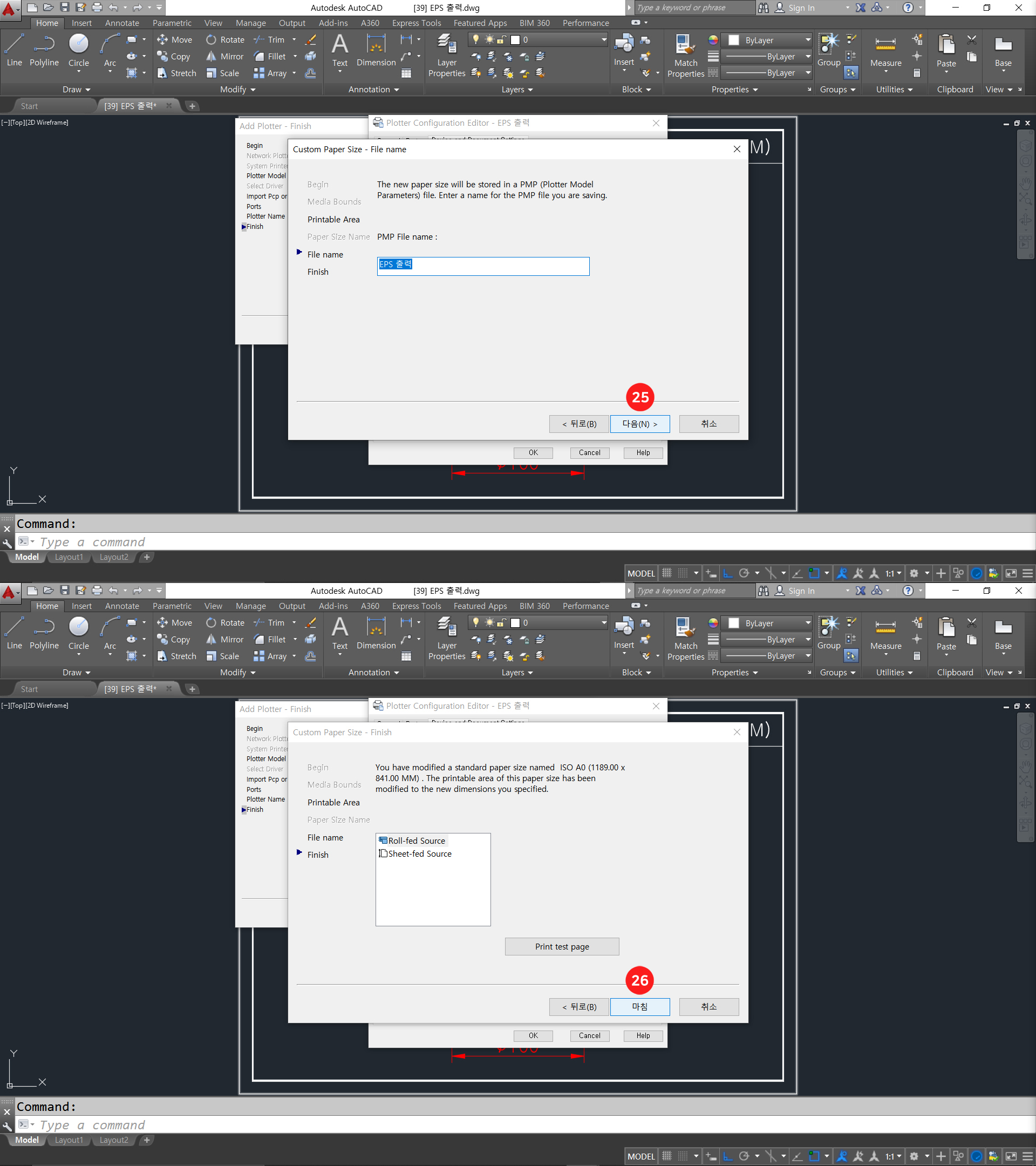

[25] 다음 버튼 클릭

[26] 마침 버튼 클릭

[27] OK 버튼 클릭

[28] 마침 버튼 클릭

[29] PLOT 아이콘 클릭

[30] 프린터 장치 EPS PLOT 지정

[31] 용지 크기 ISO A0 (1189,00 * 841,00MM) 지정

[32] 출력 영역 Window 지정

[33] 첫 번째 구석 지정

[34] 반대 구석 지정

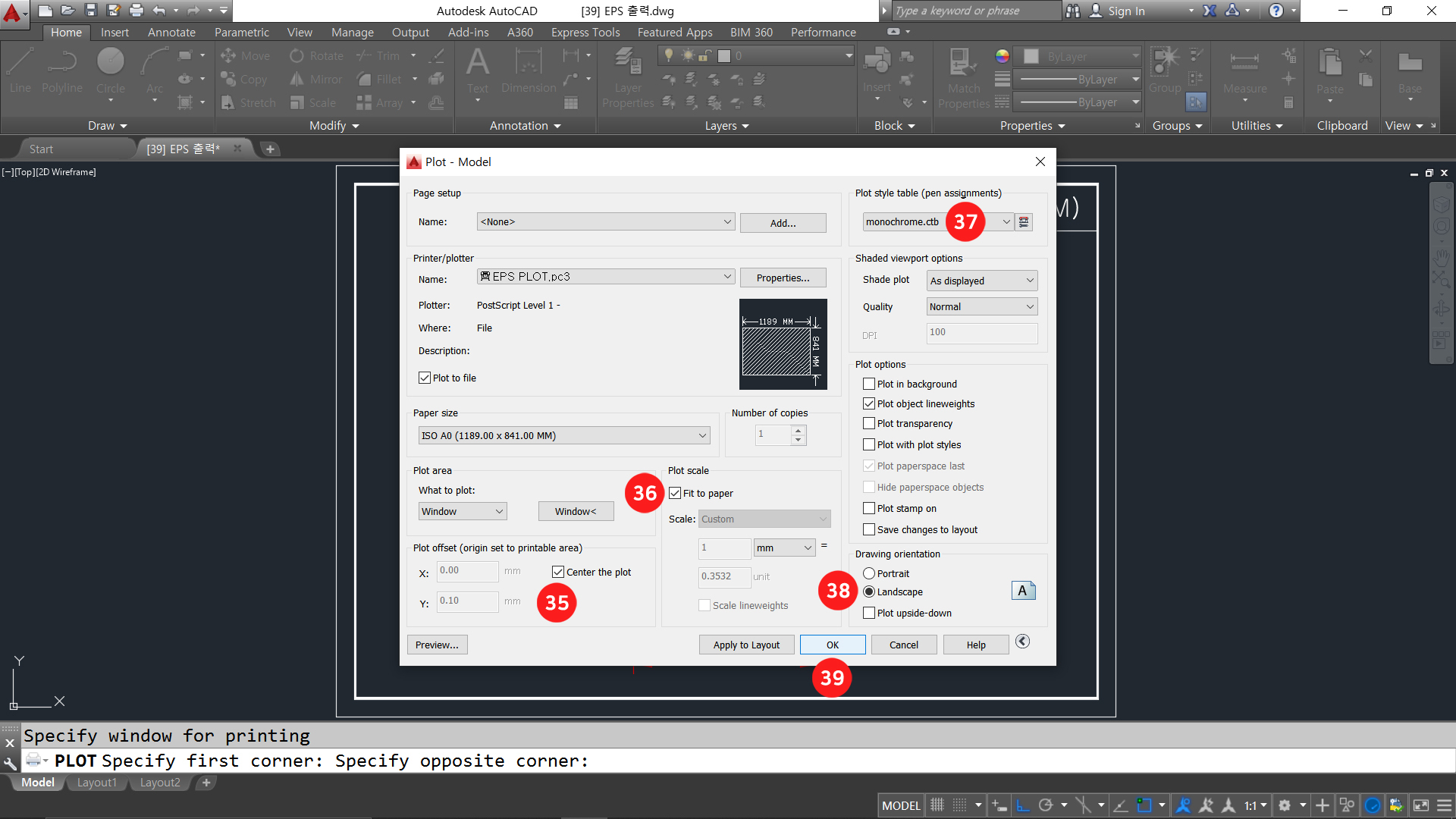

[35] Center the Plot 지정

[36] Fit to paper 지정

[37] monochrome.ctb 지정

[38] 도면 방향 Landscape 지정

[39]  OK 버튼 클릭

[40] 저장 경로 탐색

[41] 파일 이름 입력

[42] Save 버튼 클릭

[43] 포토샵을 활용하여 크기 조정
