[배치 출력_Plot Layout]

도면 제목, 주석, 배치 뷰포트 등을 포함하는 도면 시트를 작성한 후 출력합니다.

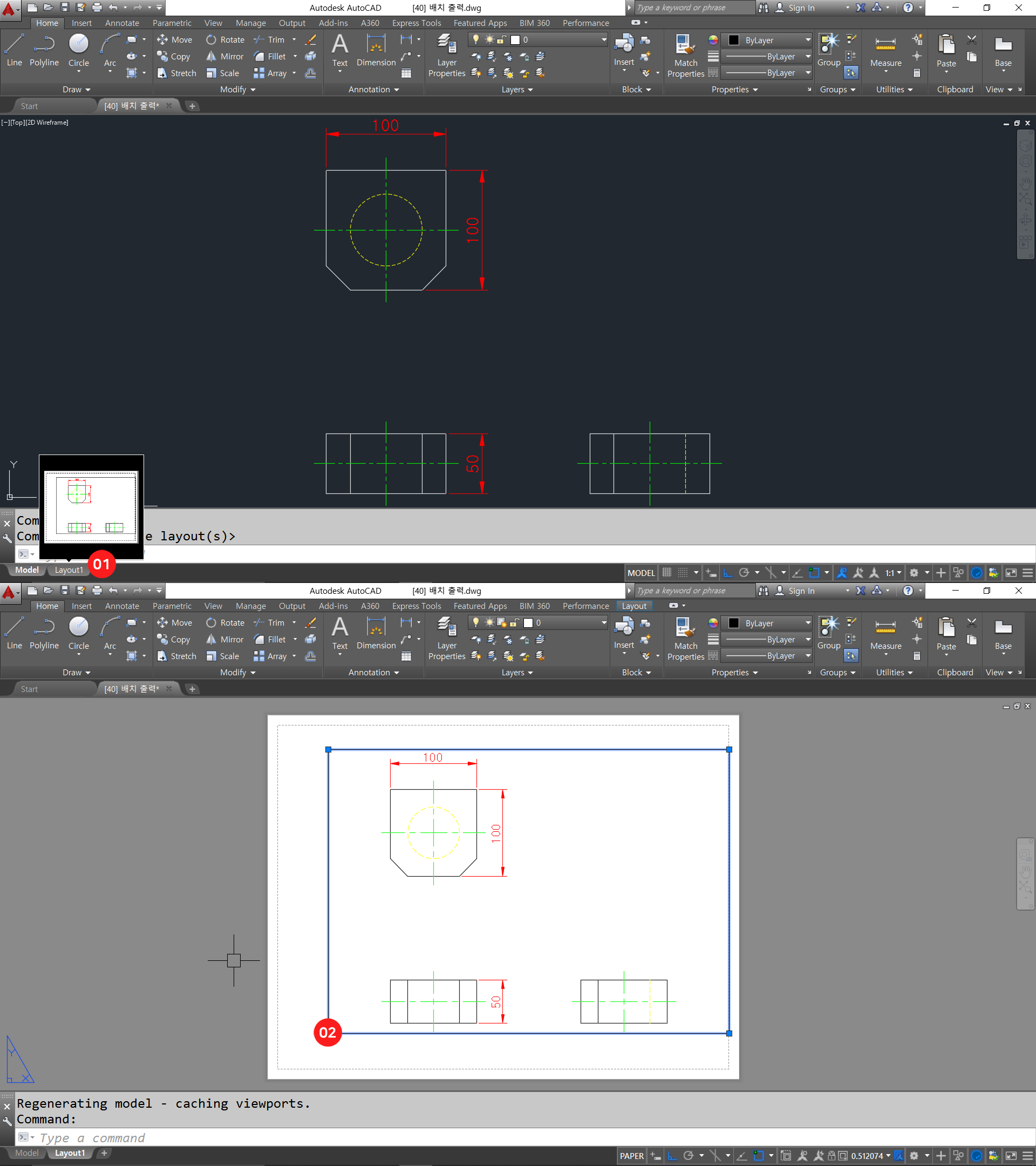

[01] Layout1 탭 버튼 지정 [Page Setup Manager 대화 상자가 표시될 경우 닫기]

[02] 배치 뷰포트 선택 후 삭제 [배치 뷰포트가 표시되지 않을 경우 다음 순서 진행]

[03] Layout1 탭 버튼에서 마우스 우측 버튼 클릭

[04] Rename 지정

[05] 배치출력 입력 후 엔터

[06] OP 입력 후 엔터
[07] Display 탭 지정

[08] Colors 버튼 클릭

[09] Sheet / layout 지정

[10] Uniform background 지정

[11] Black 지정

[12] Apply & Close 버튼 클릭

[13] Display Layout and Model tabs 체크 [모형 및 배치 탭 버튼의 표시 유무 지정]

[14] Display paper background 체크 [도면 공간의 배경 표시 유무 지정]

[15] Apply 버튼 클릭
[16] OK 버튼 클릭

[17] REC 입력 후 엔터
[18] 첫 번째 구석점 0,0 입력 후 엔터
[19] 반대 구석점 @297,210 입력 후 엔터

[20] 배치 탭에서 마우스 우측 버튼 클릭

[21] Page Setup Manager 지정
[22] 배치출력 지정
[23] Modify 버튼 클릭

[24] 프린터 장치 None 지정

[25] 용지 크기 ISO A4 (297,00 x 210,00MM) 지정

[26] 출력 영역 Window 지정

[27] 첫 번째 구석 지정
[28] 반대 구석 지정

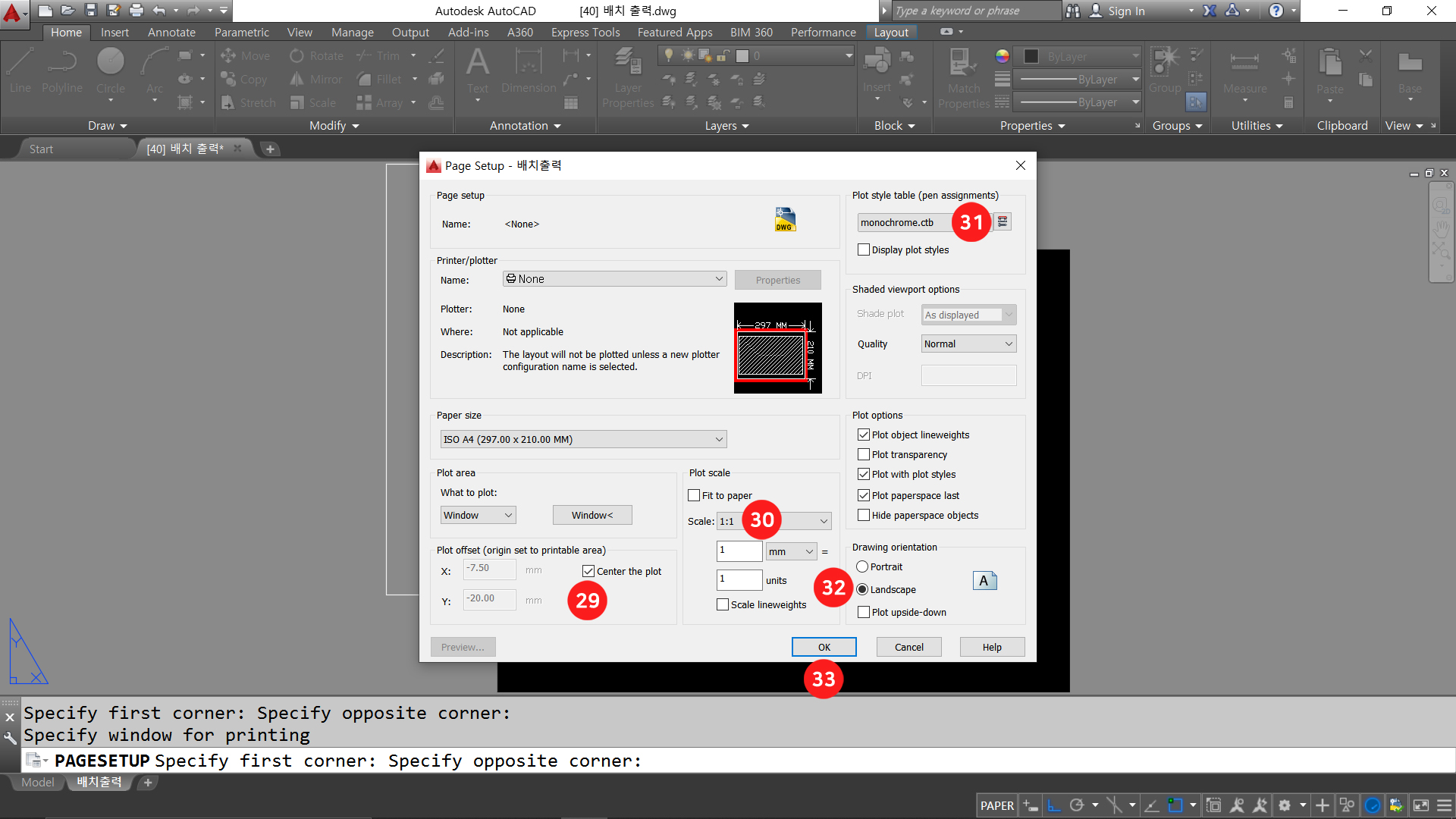

[29] Center the plot 지정
[30] 1:1 축척 비율 지정

[31] monochrome.ctb 지정
[32] 도면 방향 Landscape 지정
[33] OK 버튼 클릭

[34] Close 버튼 클릭

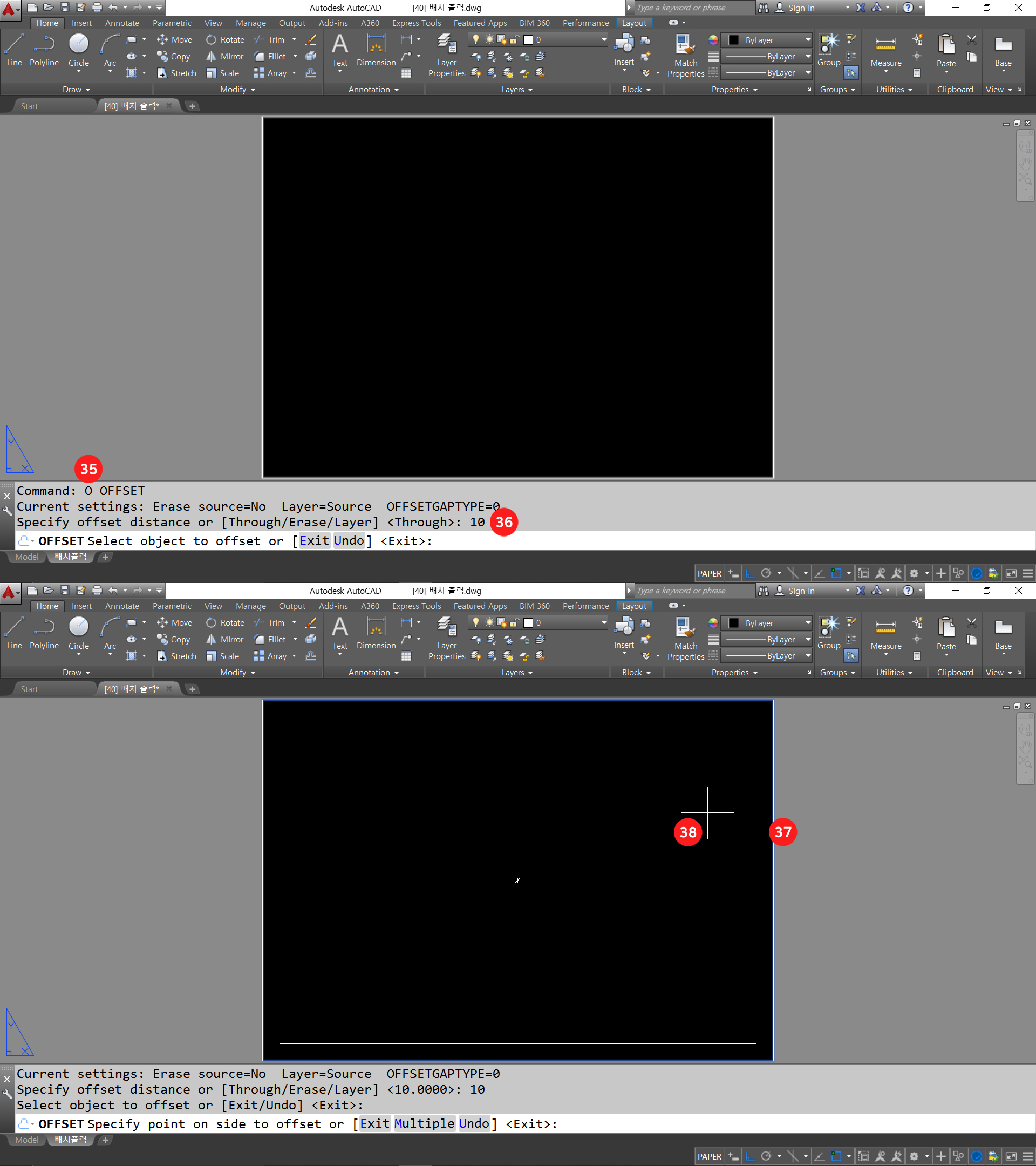

[35] O 입력 후 엔터
[36] 간격 띄우기 거리 10 입력 후 엔터

[37] 간격 띄우기 객체 선택
[38] 간격 띄우기 방향의 점 지정 후 엔터키를 눌러 종료

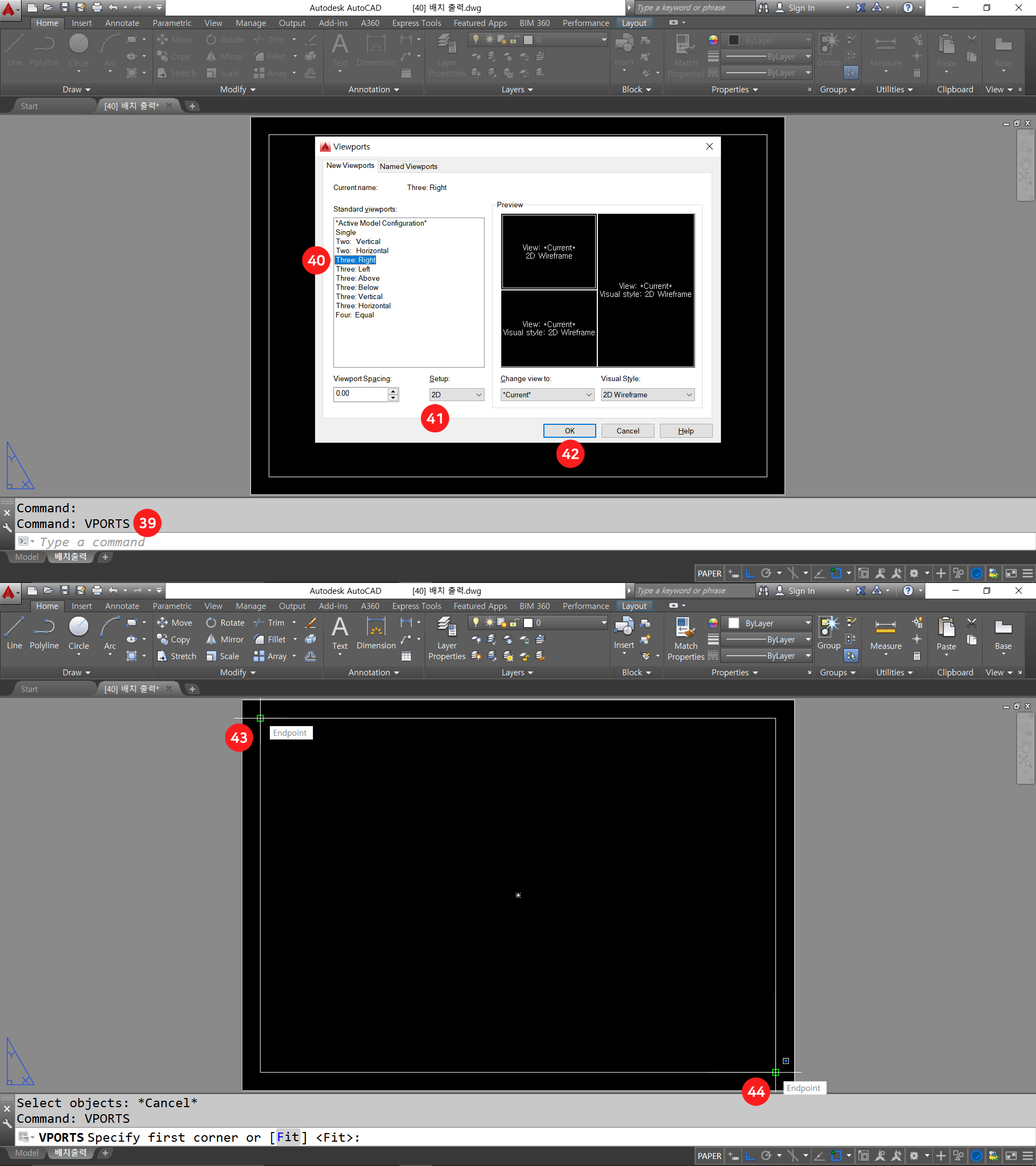

[39] VPORTS 입력 후 엔터
[40] Three : Right 지정
[41] 2D 지정
[42] OK 버튼 클릭

[43] 첫 번째 구석 지정
[44] 반대 구석 지정

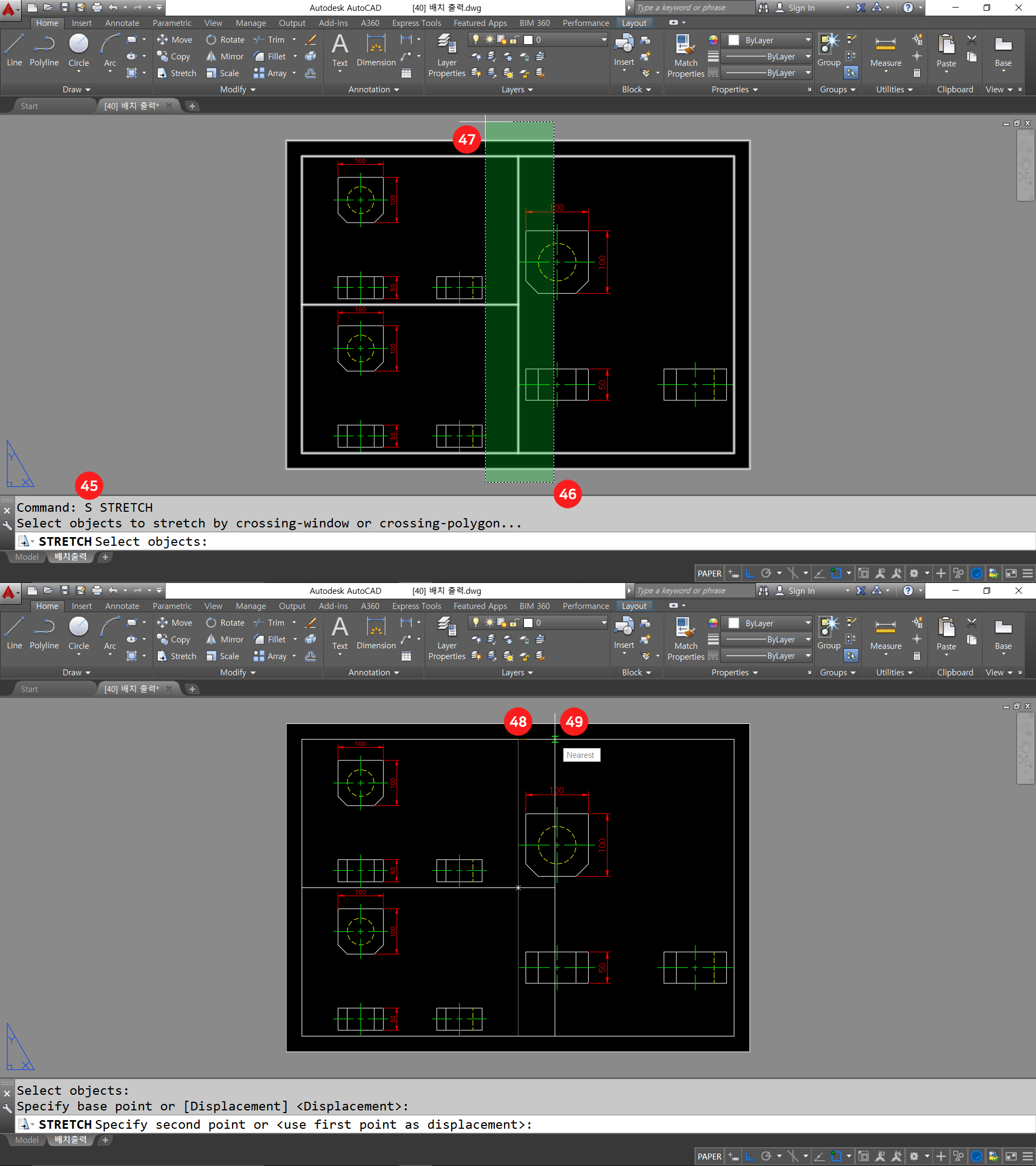

[45] S 입력 후 엔터

[46] 첫 번째 구석점 지정

[47] 반대 구석점 지정

[48] 기준점 지정

[49] 두 번째 점 지정

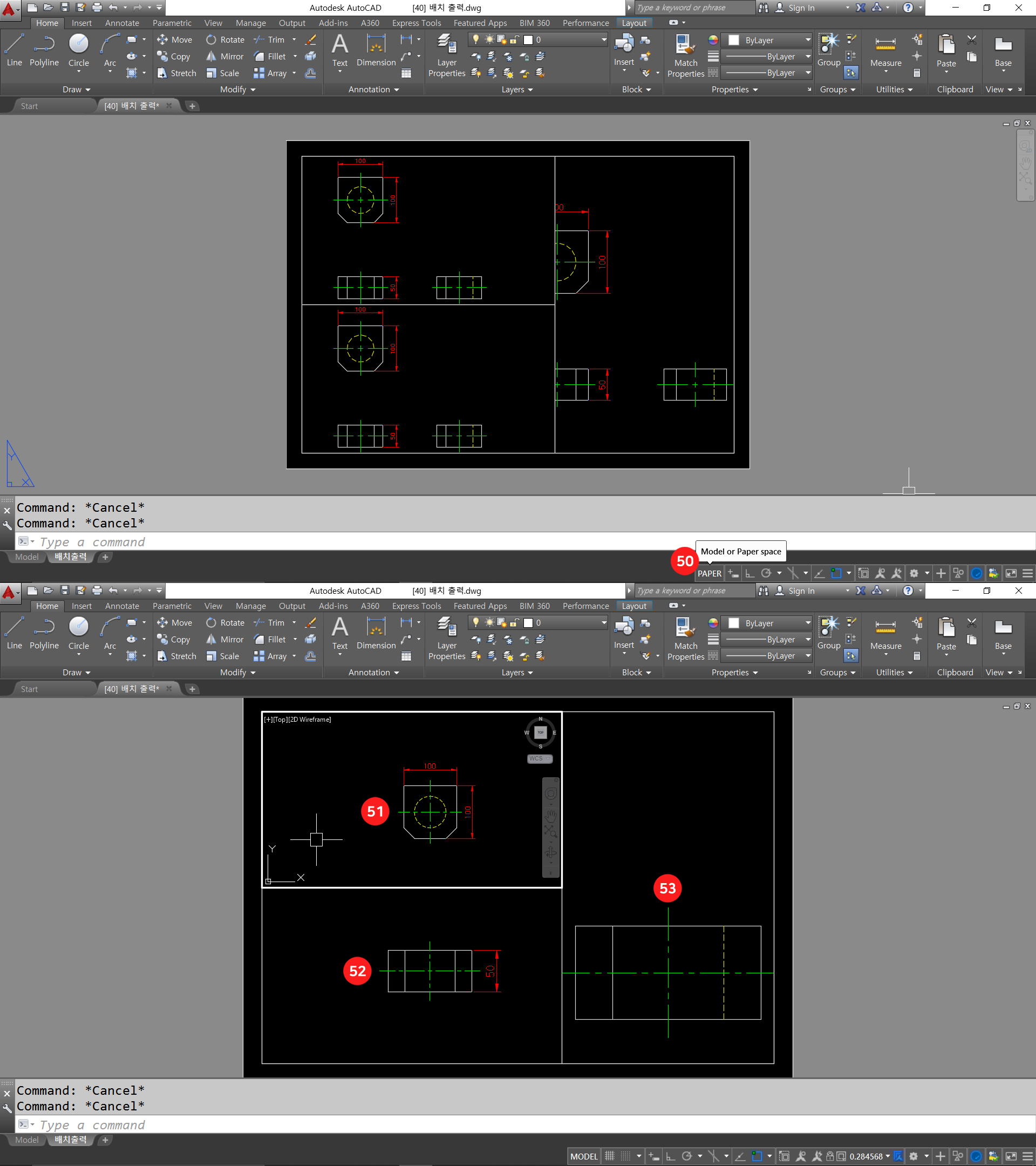

[50] Model or Paper space 버튼 클릭 [Paper 공간을 Model 공간으로 전환]

[51] TOP 배치 뷰포트에 객체 배치 [줌 및 초점 이동 도구를 활용하여 배치]

[52] FRONT 배치 뷰포트에 객체 배치

[53] RIGHT 배치 뷰포트에 객체 배치

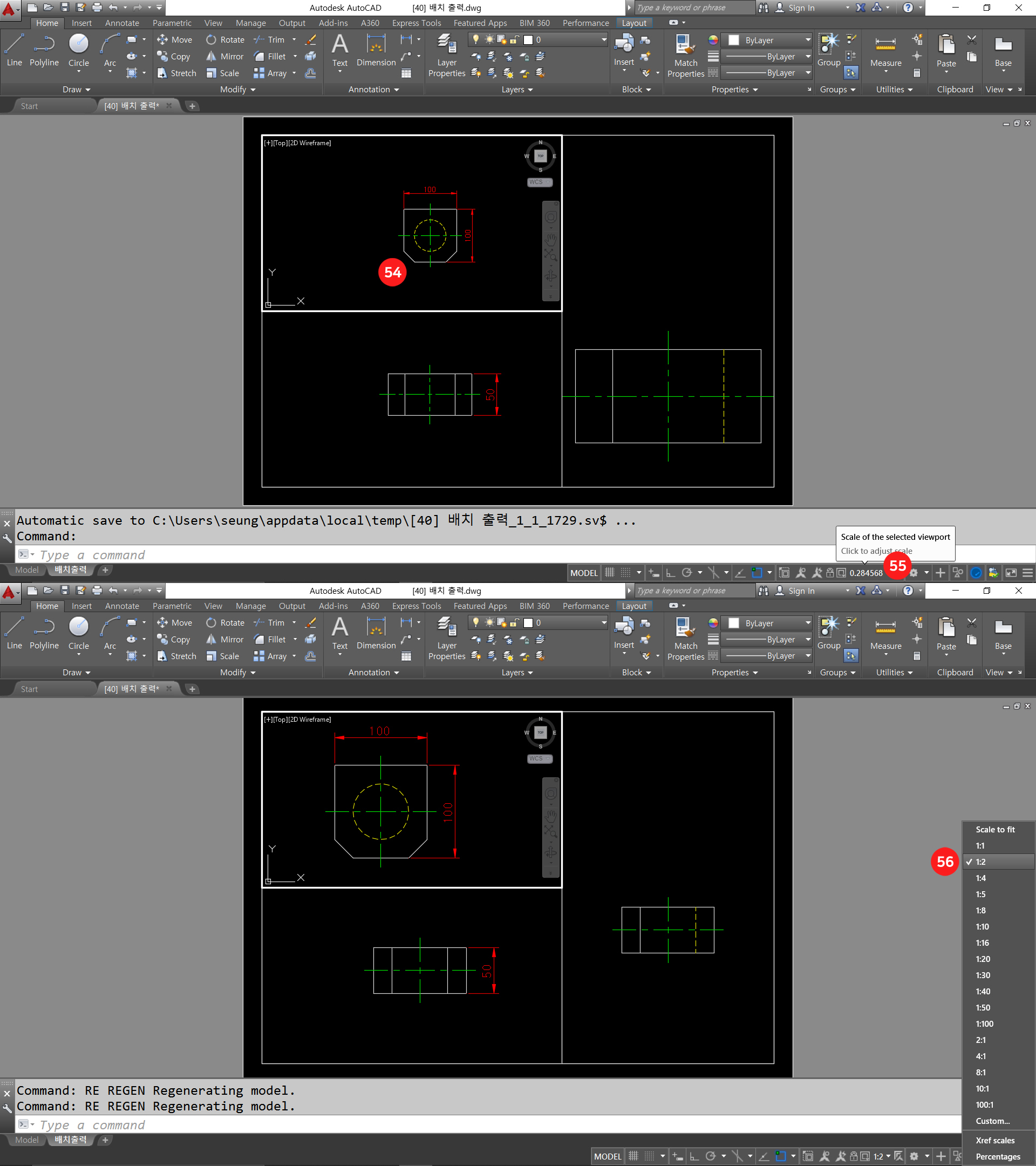

[54] TOP 배치 뷰포트 선택
[55] Scale of the selected viewport 클릭
[56] 배치 뷰포트 축척 1/2 지정

[FRONT, RIGHT 배치 뷰포트도 동일하게 축척을 적용하며, 배치 뷰포트를 재생성하여 점선 간격을 재조정]

[57] FRONT 배치 뷰포트 선택

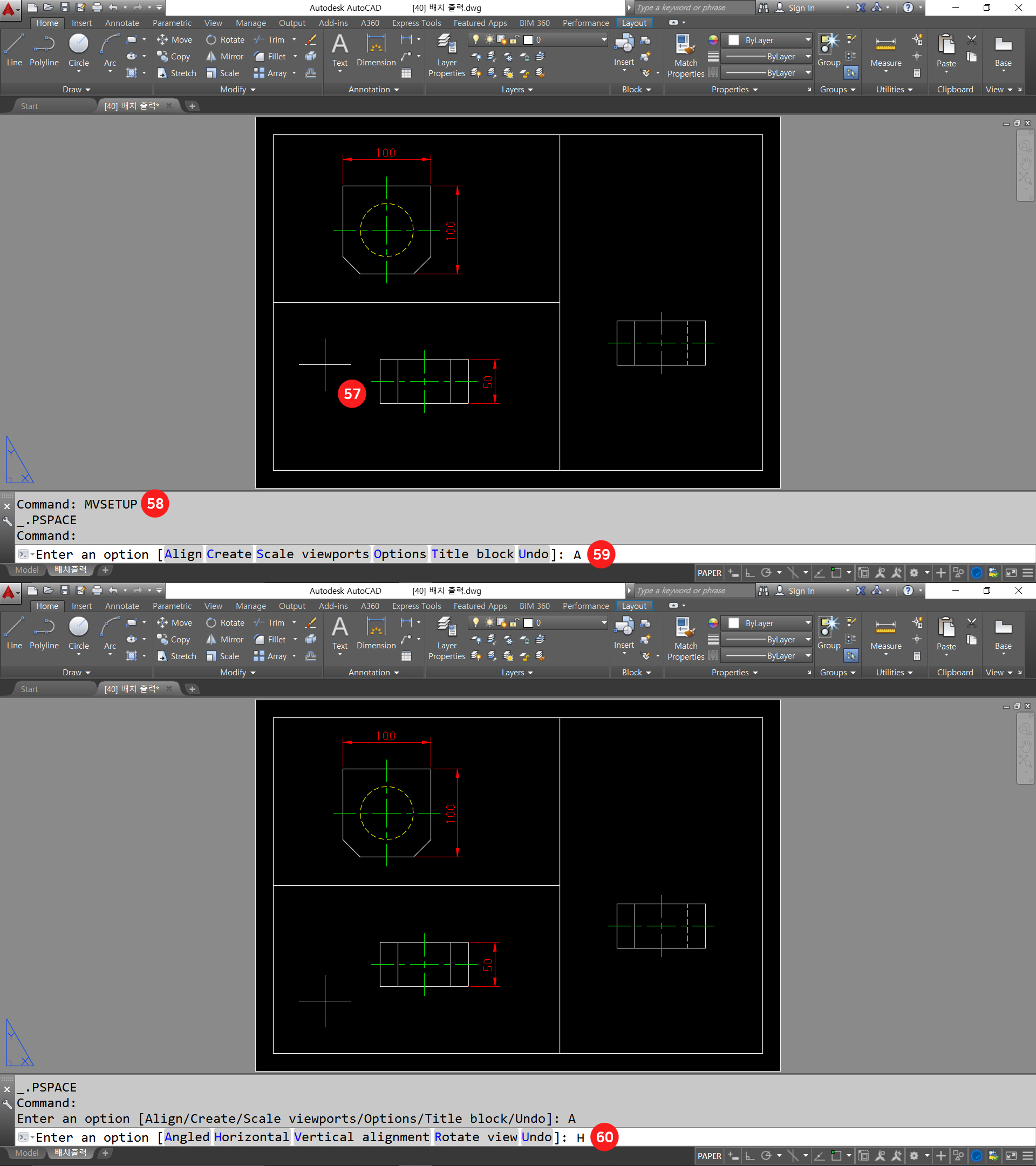

[58] MVSETUP 입력 후 엔터
[59] A 입력 후 엔터
[Align : 배치 뷰포트의 객체들에 위치를 정렬]

[60] H 입력 후 엔터 [Horizontal : 수평 방향 정렬]

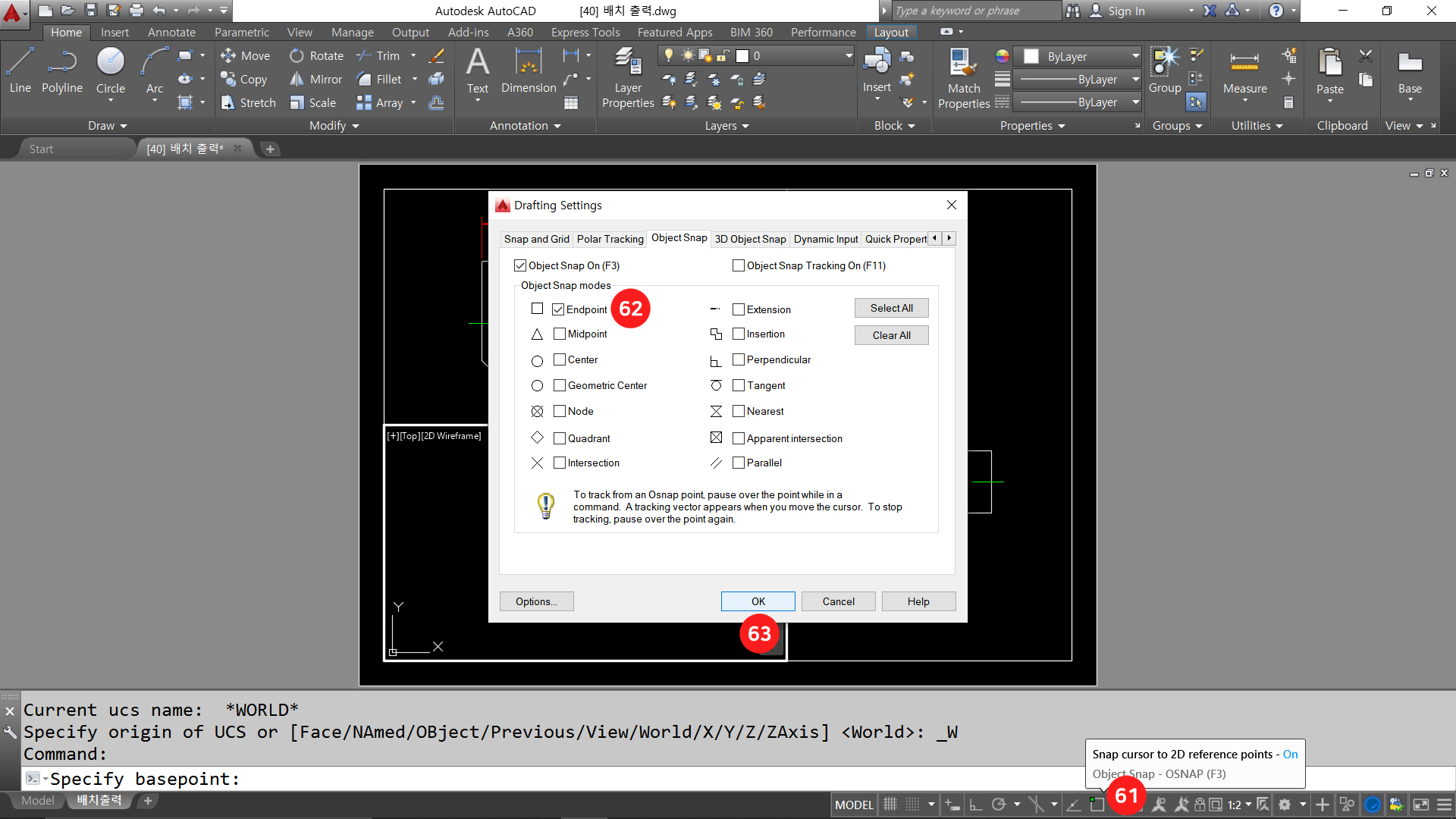

[61] Osnap 모드 켬

[62] Endpoint 모드 선택

[63] OK 버튼 클릭

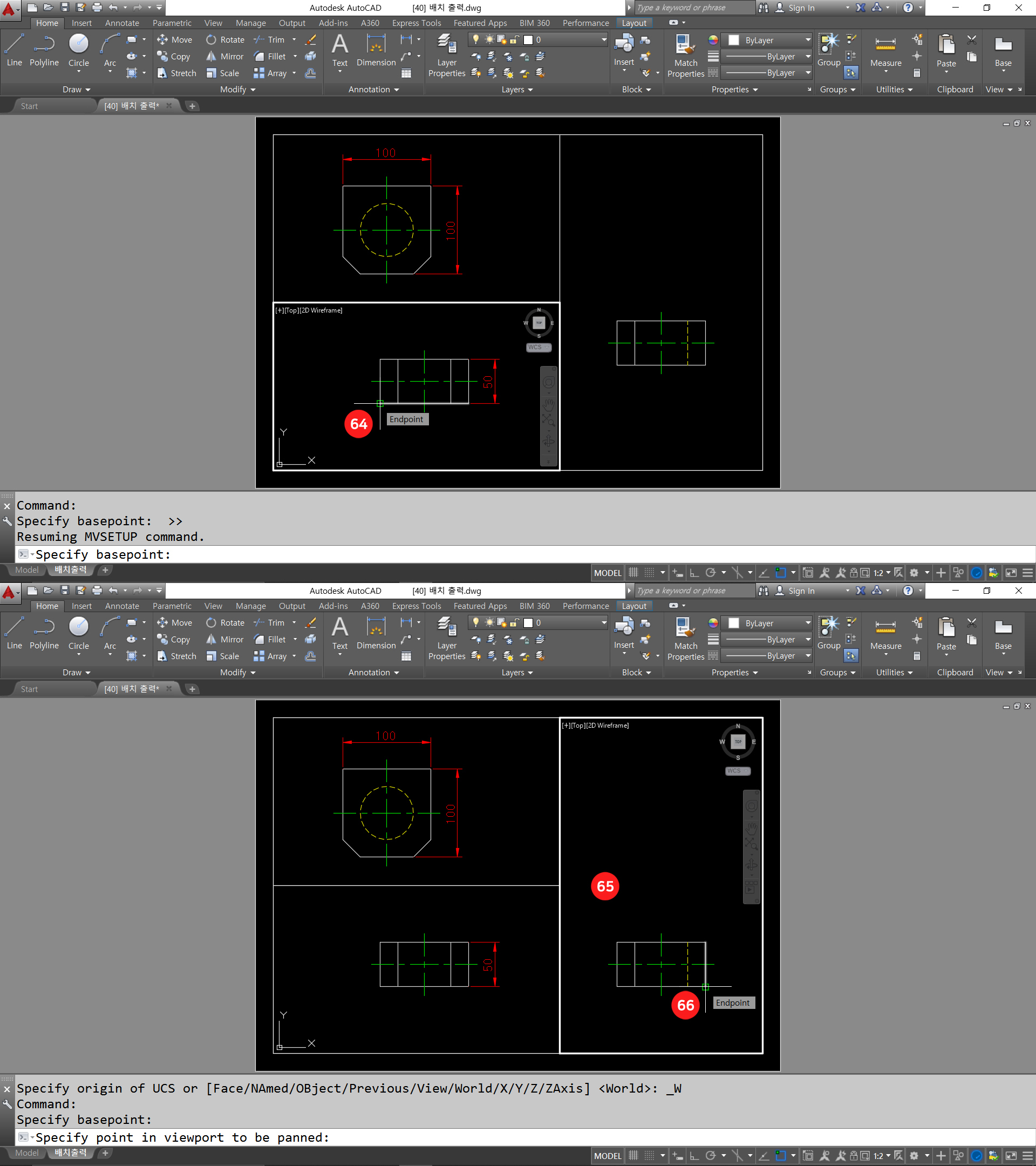

[64] 기준점 지정
[65] RIGHT 배치 뷰포트 선택
[66] 정렬점 지정

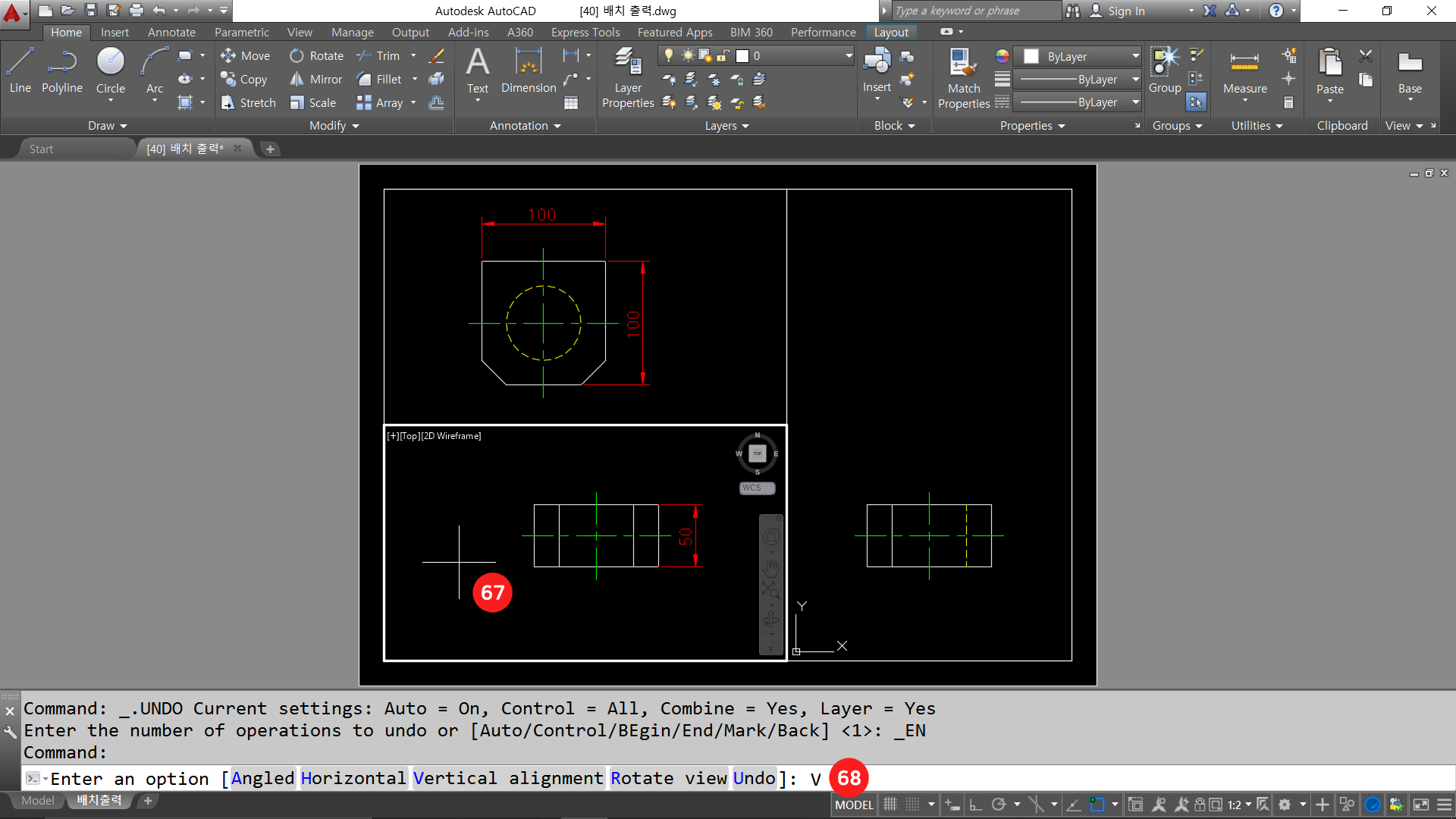

[67] FRONT 배치 뷰포트 선택

[68] V 입력 후 엔터 [Vertical : 수직 방향 정렬]

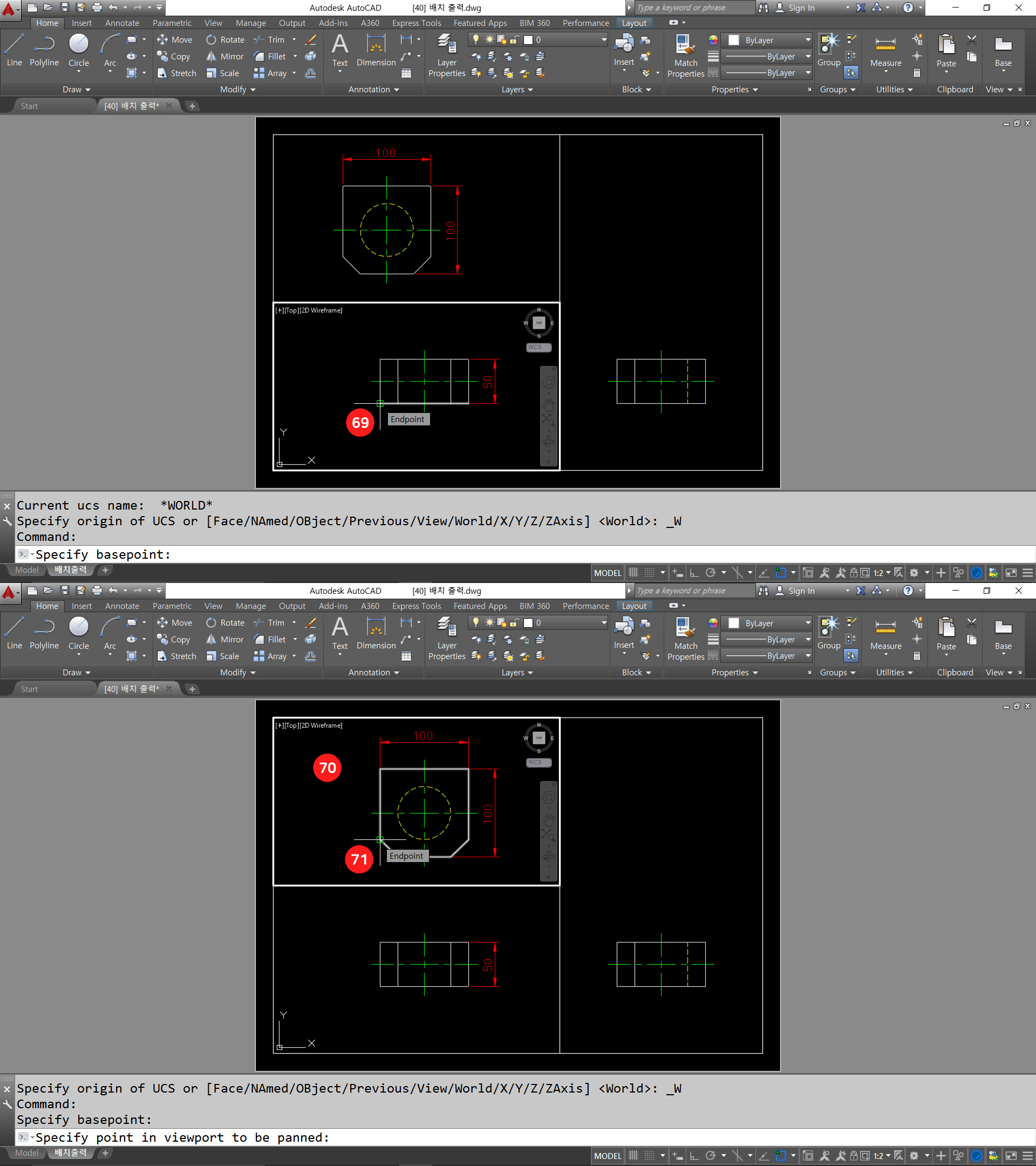

[69] 기준점 지정
[70] TOP 배치 뷰포트 선택
[71] 정렬점 지정 후 Esc 키를 눌러 종료

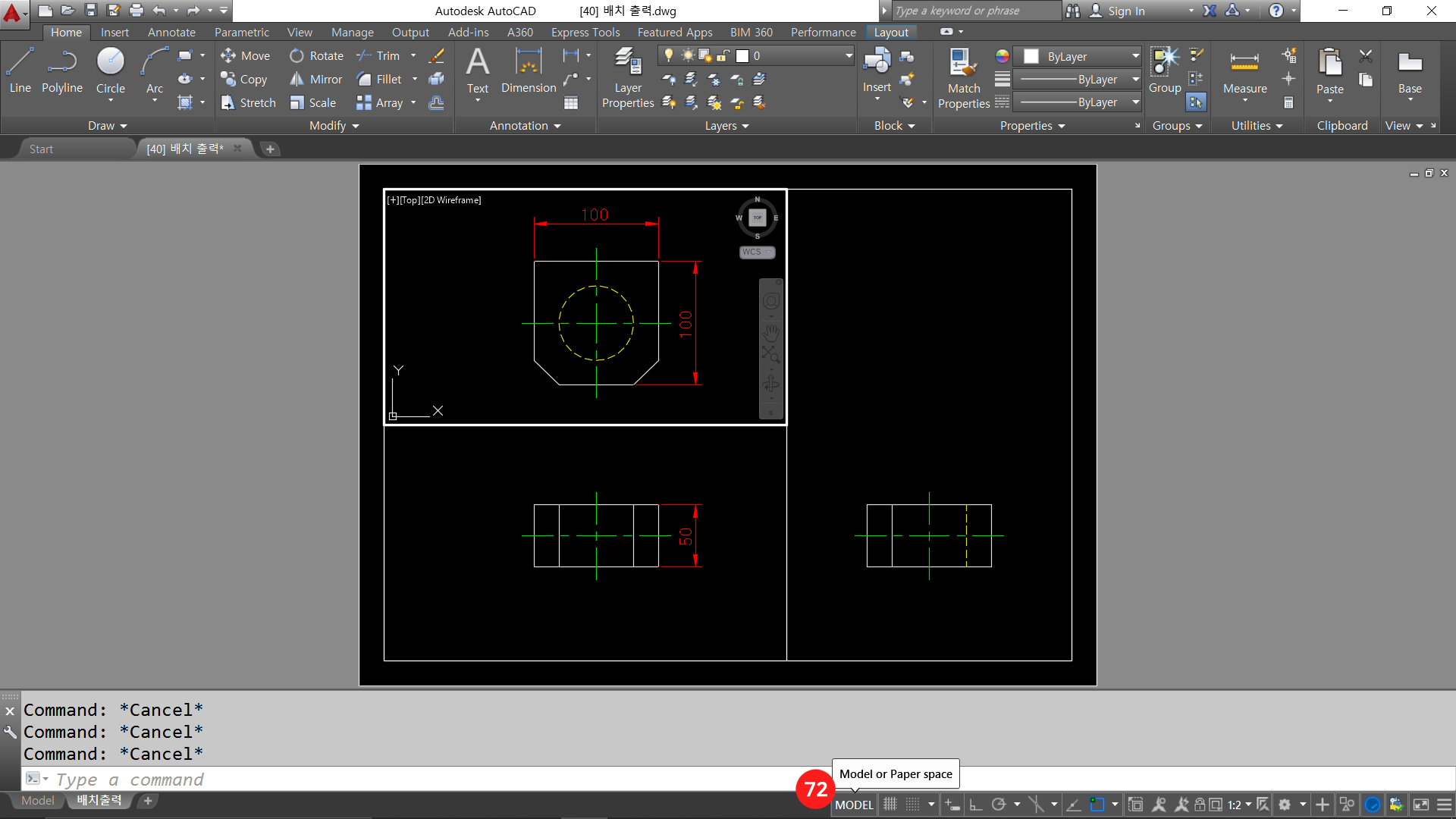

[72] Model or Paper space 버튼 클릭 [Model 공간을 Paper 공간으로 전환]

[73] Layer Properties 아이콘 클릭

[74] New Layer 버튼 클릭

[75] 새 도면층의 이름 Mview 입력 후 엔터

[76] Color 버튼 클릭

[77] Color 입력란에 색 번호 4 입력

[78] OK 버튼 클릭

[79] Close 버튼 클릭

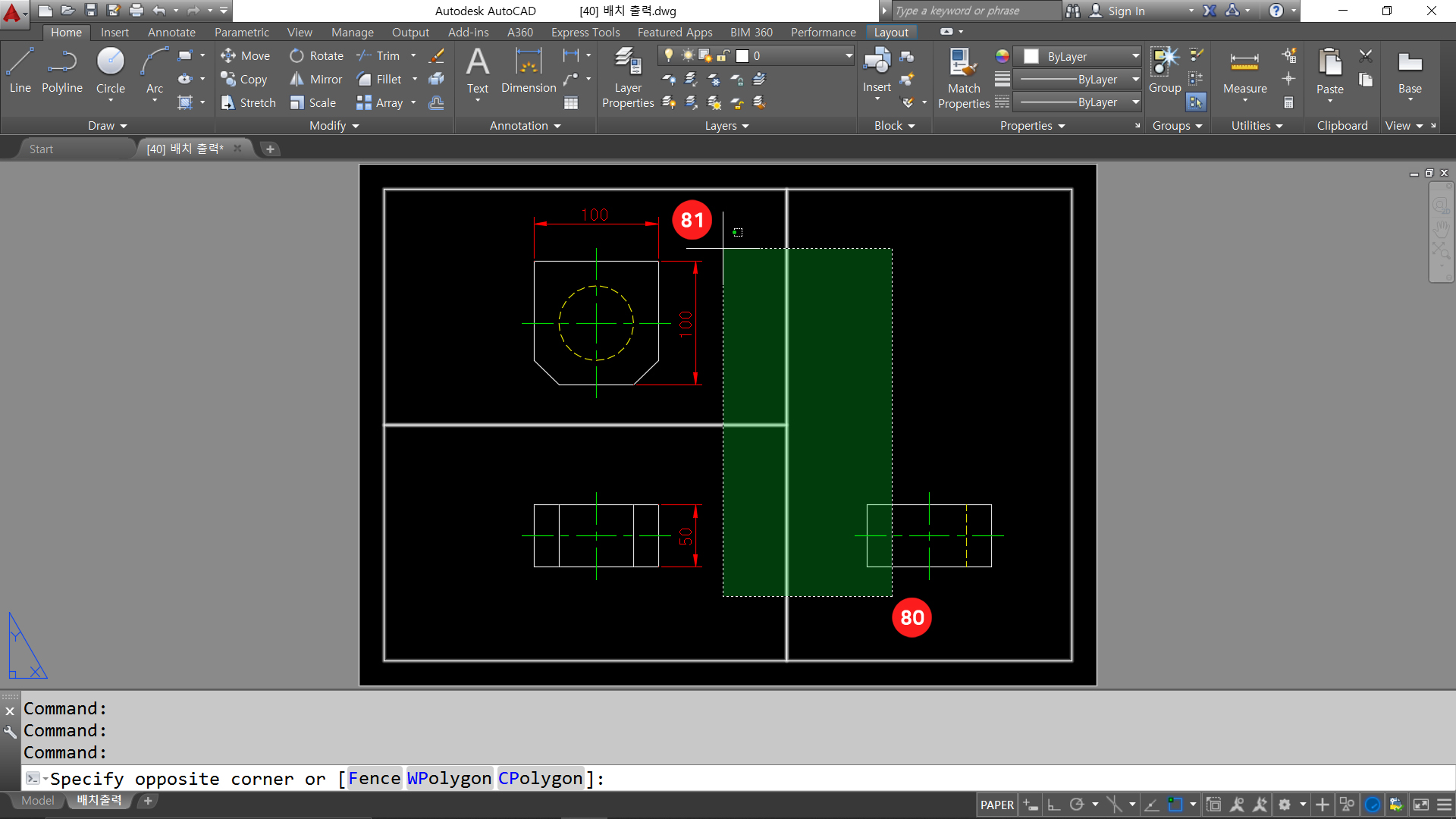

[80] 첫 번째 구석점 지정 [모든 배치 뷰포트의 경계선들을 선택]

[81] 반대 구석점 지정

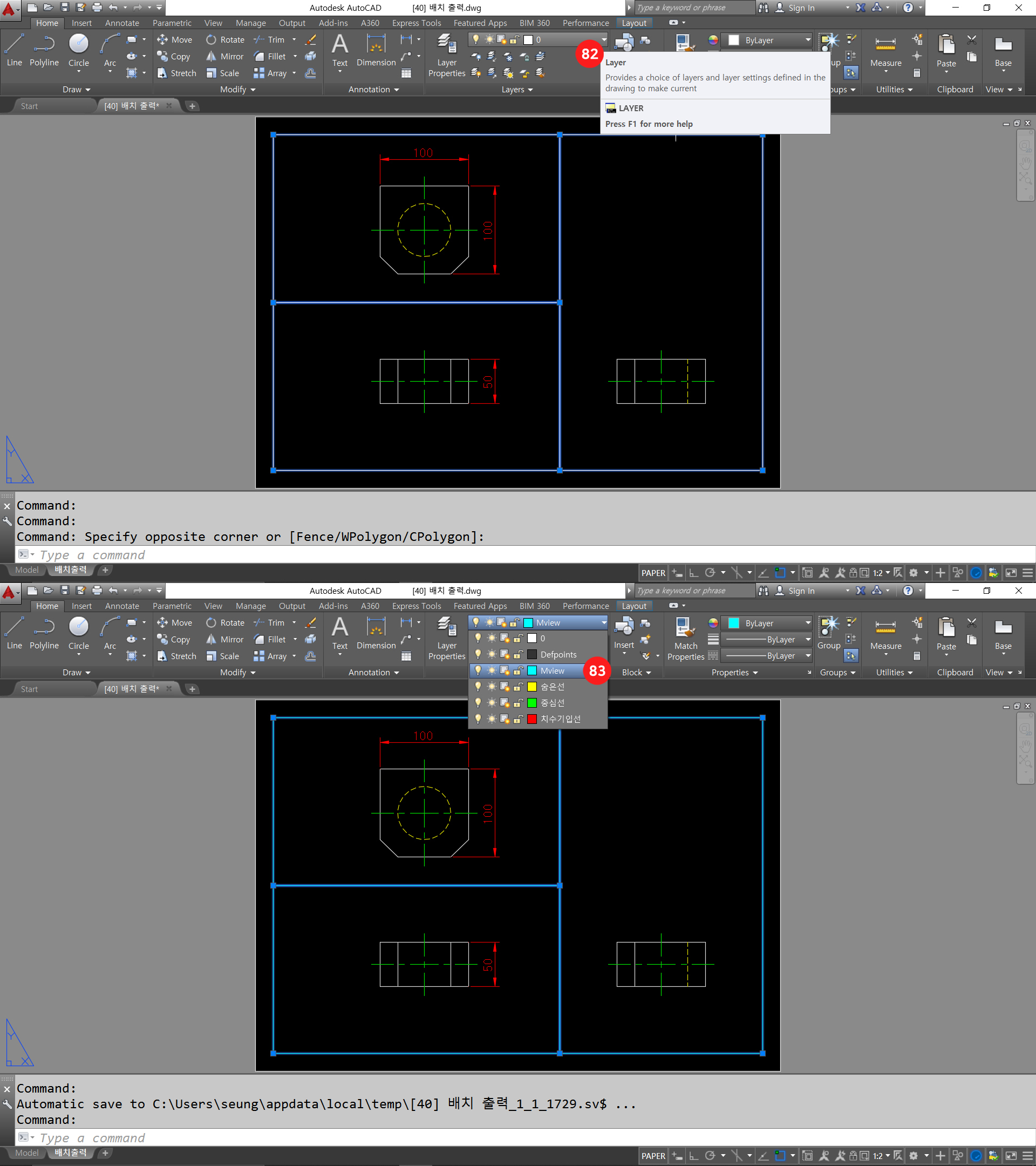

[82] Layer 롤 아웃 버튼 클릭

[83] Mview 도면층 선택

[84] Turn a layer Off 클릭

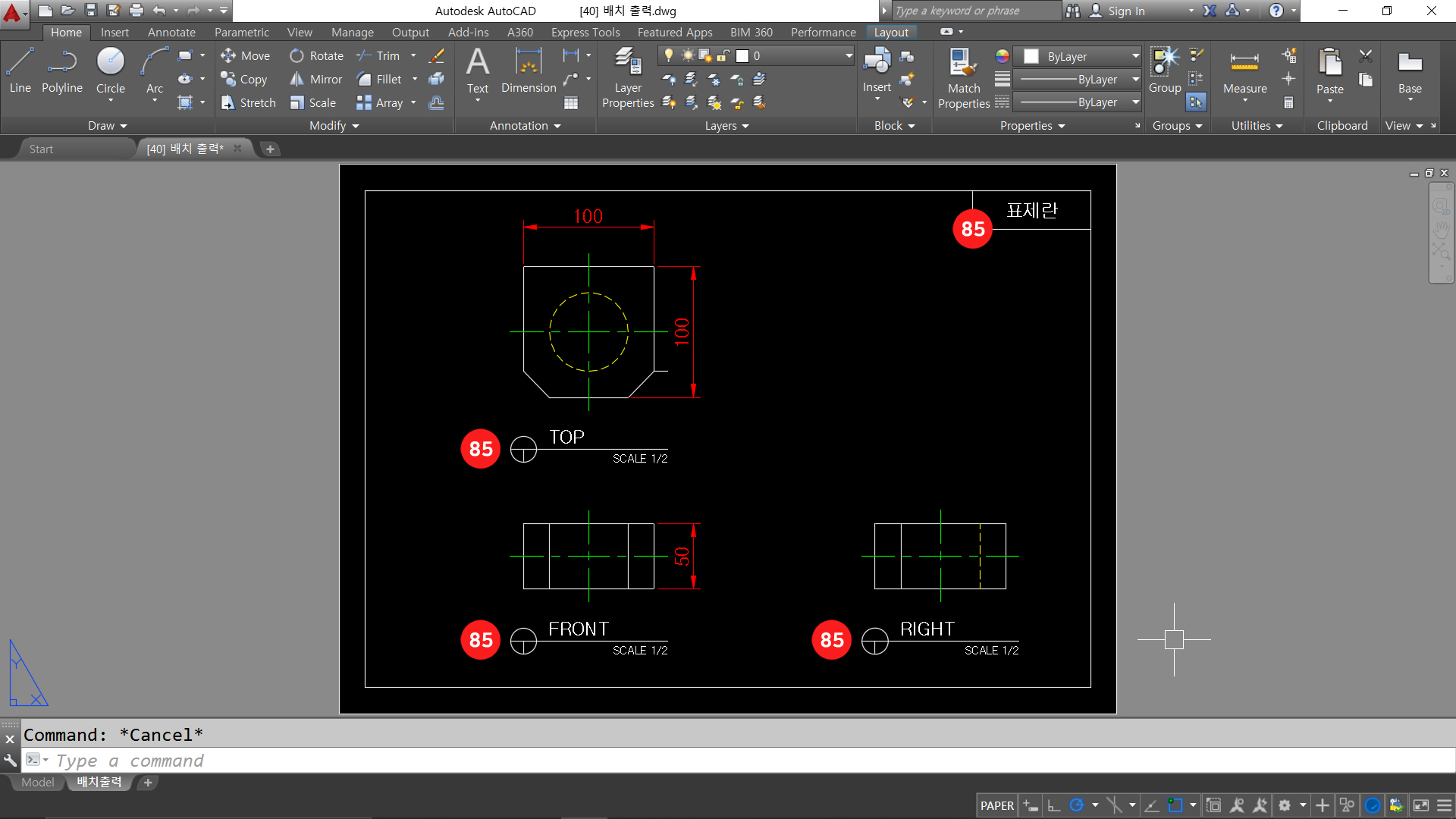

[85] 제목 표시줄 및 표제란 작성 후 완료
