[14] 점 / 등간격 및 길이 분할

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[점 스타일_Point Style]

도면 영역에 표시될 점 스타일을 지정합니다.

[01] Point Style 아이콘 클릭 또는 PTYPE 입력 후 엔터

[02] 점 선택

[03] 점 크기 입력란에 15 입력

[04] Set Size Absolute Units 선택

상대 단위로 크기 설정_Set Size Relative to Screen : 현재 줌 상태에 따라 점 크기가 달라짐.

절대 단위로 크기 설정_Set Size Absolute Units : 현재 줌 상태에 따라 점 크기가 달라지지 않음.

[05] OK 버튼 클릭



[단일점_Point]

도면 영역에서 특정 위치를 표시하는 단일점 객체를 작성합니다.

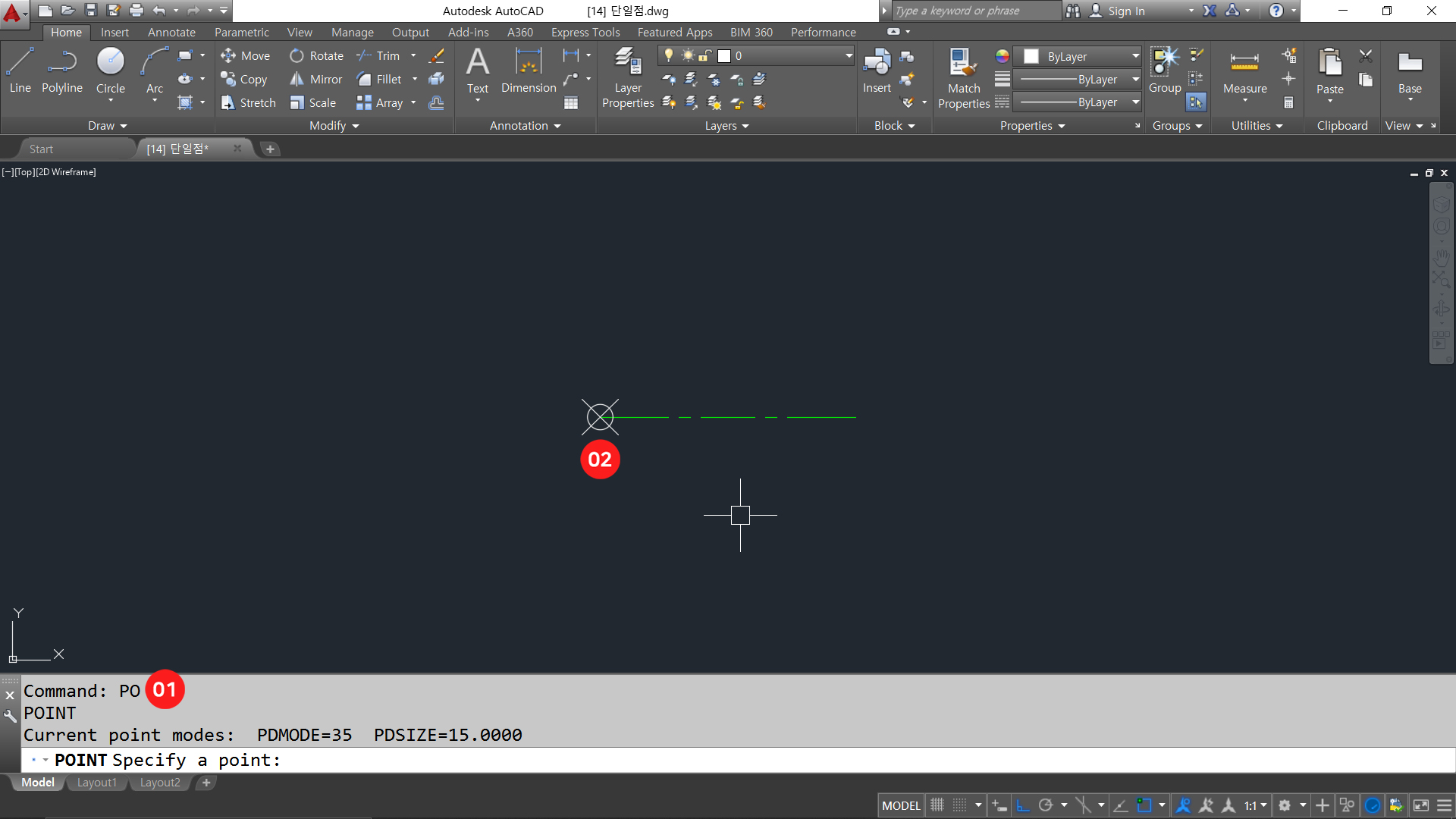

[01] PO 입력 후 엔터
[02] 점 지정

[03] PO 입력 후 엔터
[04] 점 지정



[다중점_Multiple Points]

도면 영역에 다중점 객체를 작성합니다.

[01] Multiple Points 아이콘 클릭

[02] 점을 지정

[03] 점을 지정

[04] 점을 지정 후 Esc 키를 눌러 종료



[등간격 분할_Divide]

도면 영역에서 객체의 길이를 따라 등 간격으로 점 객체를 배치합니다.

[01] Divide 아이콘 클릭 또는 DIV 입력 후 엔터
[02] 등 분할할 객체 선택
[03] 세그먼트의 개수 3 입력 후 엔터 [점 스타일에서 선택된 점을 표시]



[길이 분할_Measure]

도면 영역에서 객체의 길이를 따라 길이 간격으로 점 객체를 배치합니다.

[01] Measure 아이콘 클릭 또는 ME 입력 후 엔터
[02] 길이 분할할 객체 선택

[03] 세그먼트의 길이 60 입력 후 엔터

[04] ME 입력 후 엔터
[05] 길이 분할할 객체 선택

[06] 세그먼트의 길이 60 입력 후 엔터
