[17] 회전 / 대칭

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.

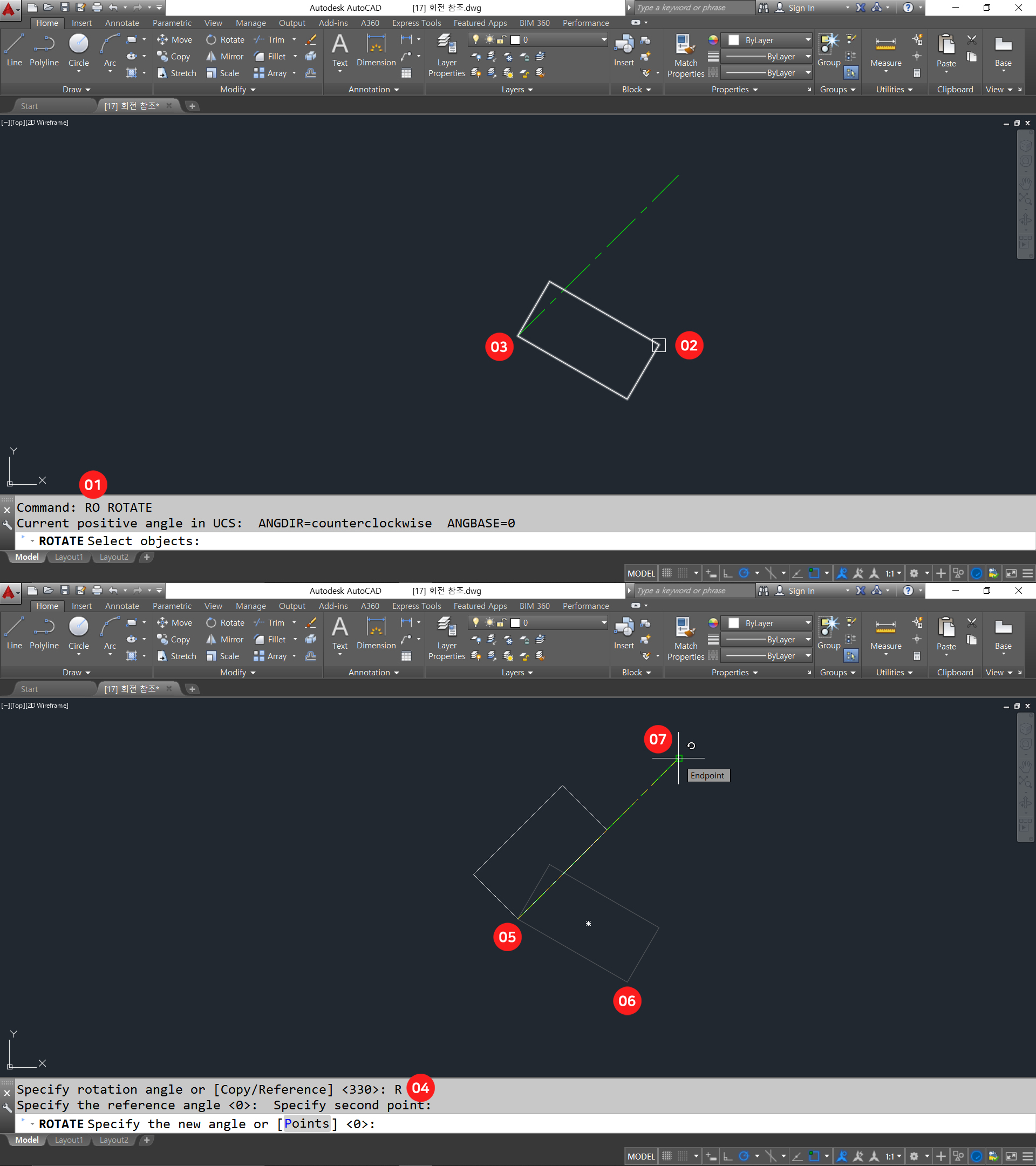

[회전_Rotate]

도면 영역에서 선택된 객체를 사용자가 원하는 각도로 회전합니다.

[01] Rotate 아이콘 클릭 또는 RO 입력 후 엔터
[02] 객체 선택 후 엔터
[03] 기준점 지정
[04] 회전 각도 90 입력 후 엔터

[05] RO 입력 후 엔터
[06] 객체 선택 후 엔터
[07] 기준점 지정
[08] 회전 각도 지정

[회전 복사_Copy]

도면 영역에서 선택된 객체를 복사하여 회전합니다.

[01] RO 입력 후 엔터
[02] 객체 선택 후 엔터
[03] 기준점 지정
[04] C 입력 후 엔터
[05] 회전 각도 지정

[회전 참조_Reference]

지정된 각도로부터 새로운 절대 각도까지 객체를 회전합니다.

[01] RO 입력 후 엔터
[02] 객체 선택 후 엔터
[03] 기준점 지정
[04] R 입력 후 엔터
[05] 참조 각도 지정
[06] 두 번째 점 지정
[07] 새 각도 지정



[대칭_Mirror]

도면 영역에서 선택한 객체의 대칭 복사 또는 대칭 이동을 합니다.

[01] Mirror 아이콘 클릭 또는 MI 입력 후 엔터
[02] 객체 선택 후 엔터
[03] 대칭선의 첫 번째 점 지정
[04] 대칭선의 두 번째 점 지정
[05] Y 입력 후 엔터

[06] MI 입력 후 엔터
[07] 객체 선택 후 엔터
[08] 대칭선의 첫 번째 점 지정
[09] 대칭선의 두 번째 점 지정
[10] N 입력 후 엔터
