[20] 배열 / 정렬

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[배열 직사각형_Rectangular Array]

도면 영역에 선택한 객체로 직사각형 배열을 작성합니다.

[01] Rectangular Array 아이콘 클릭 또는 AR 입력 후 엔터
[02] 객체 선택 후 엔터
[03] R 입력 후 엔터

[04] Columns 입력란에 열 방향의 개수 4 입력 후 탭

[05] Columns Between 입력란에 열 방향 사이의 거리 100 입력 후 탭

[원본 및 복사본 객체의 중심을 기준으로 사이 거리를 지정]

[06] Rows 입력란에 행 방향의 개수 3 입력 후 탭

[07] Rows Between 입력란에 행 방향 사이의 거리 100 입력 후 탭

[08] Close Array 버튼 클릭

[배열 원형_Polar Array]

도면 영역에서 선택한 객체를 지정된 중심을 기준으로 원형 배열을 작성합니다.

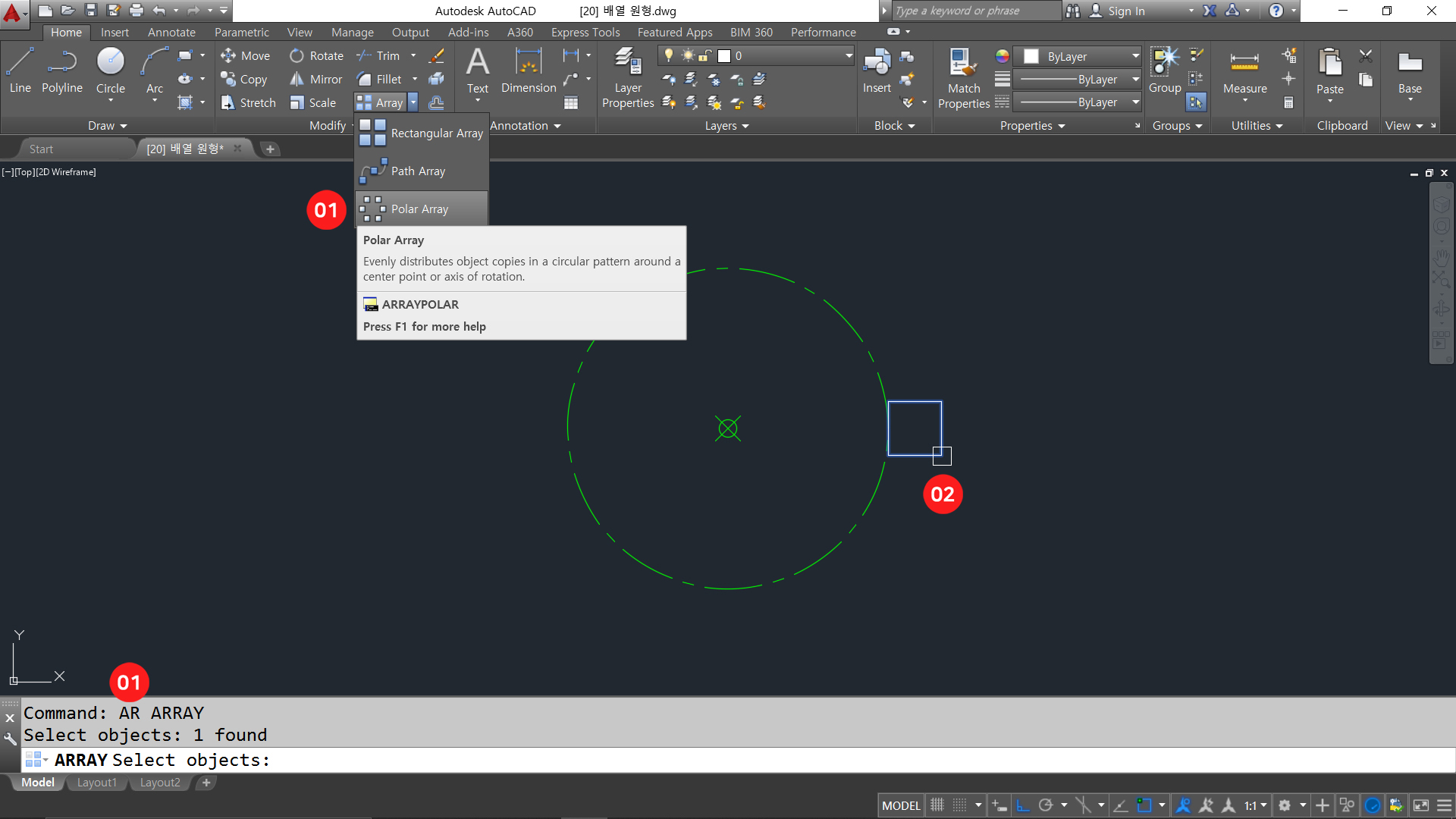

[01] Polar Array 아이콘 클릭 또는 AR 입력 후 엔터
[02] 객체 선택 후 엔터

[03] PO 입력 후 엔터
[04] 배열의 중심점 지정

[05] Items 입력란에 항목 수의 총계 8 입력 후 탭
[06] Fill 입력란에 채울 각도 270 입력 후 탭
[07] Close Array 버튼 클릭



[정렬_Align]
도면 영역에서 선택한 객체를 근원점과 대상점을 지정하여 기준 객체에 정렬합니다.

[01] Align 아이콘 클릭 또는 AL 입력 후 엔터
[02] 정렬시킬 객체 선택 후 엔터
[03] 첫 번째 근원점 지정
[04] 첫 번째 대상점 지정 후 엔터

[05] AL 입력 후 엔터
[06] 정렬시킬 객체 선택 후 엔터
[07] 첫 번째 근원점 지정
[08] 첫 번째 대상점 지정

[09] 두 번째 근원점 지정
[10] 두 번째 대상점 지정 후 엔터

[11] Y 입력 후 엔터 [정렬시킬 객체의 크기에 맞게 조절하겠습니까? Yes/No]
