[22] 끊기 / 점에서 끊기 / 분해 / 연결

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[끊기_Break]

객체에서 지정된 두 지점 사이를 끊어서 제거합니다.

[01] Break 아이콘 클릭 또는 BR 입력 후 엔터
[02] 객체 선택 [선택된 위치가 첫 번째 끊기점으로 지정]
[03] 두 번째 끊기점 지정



[점에서 끊기_Break at Point]

객체에서 지정된 한 점을 끊어줍니다.

[01] Break at Point 아이콘 클릭
[02] 객체 선택
[03] 첫 번째 끊기점 지정

[04] M 입력 후 엔터

[05] 객체 선택 후 엔터

[06] 기준점 지정

[07] 두 번째 점 지정



[분해_Explode]
단일 객체 (직사각형, 다각형등...)로 작성된 객체를 개별 객체 (선 세그먼트)로 분해합니다.

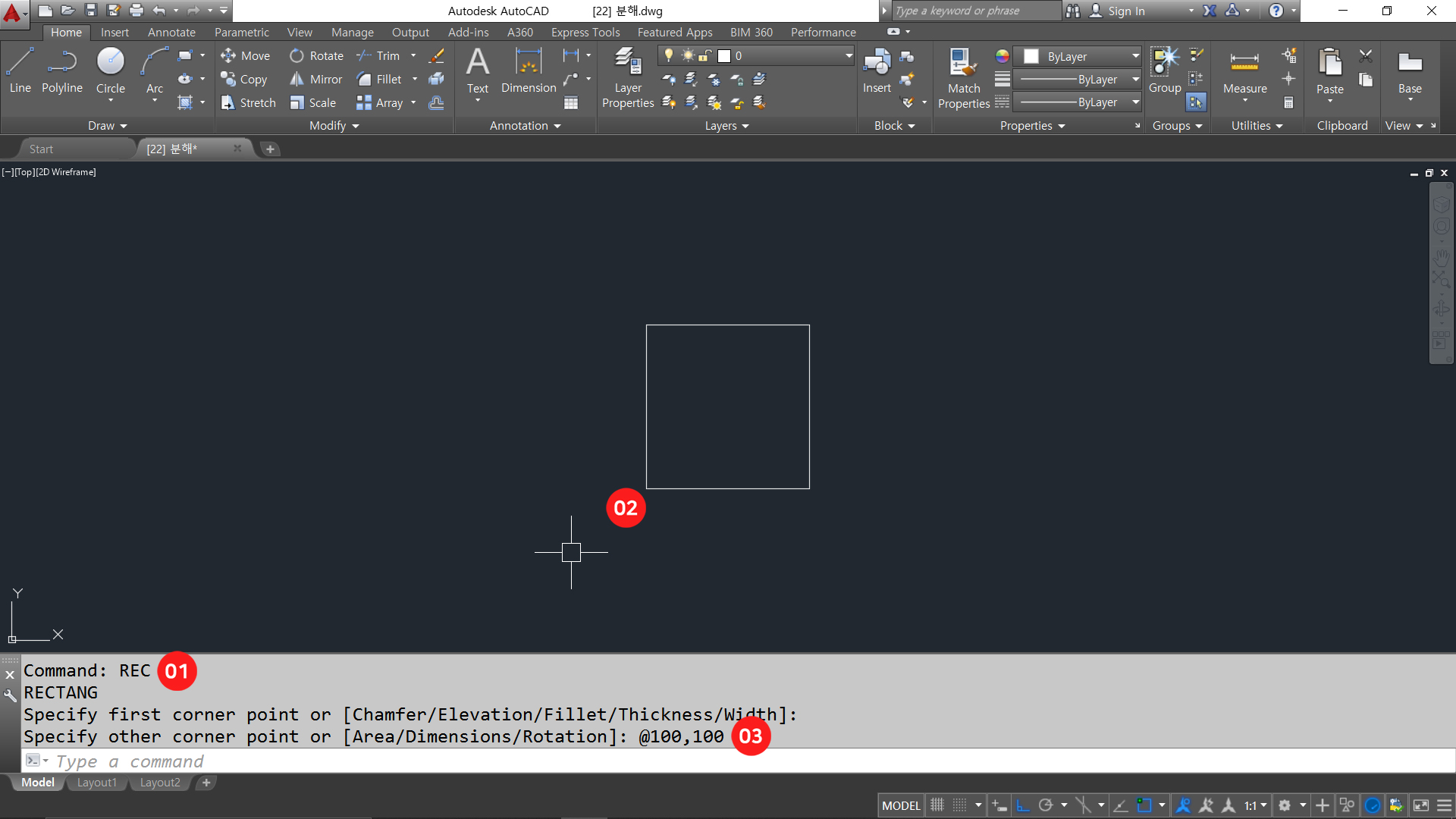

[01] REC 입력 후 엔터

[02] 첫 번째 구석점 지정

[03] @100,100 입력 후 엔터

[04] E 입력 후 엔터

[05] 객체 선택 후 엔터 [직사각형 객체는 단일 객체이므로 객체 전체가 삭제]

[06] REC 입력 후 엔터

[07] 첫 번째 구석점 지정

[08] @100,100 입력 후 엔터

[09] Explode 아이콘 클릭 또는 X 입력 후 엔터
[10] 객체 선택 후 엔터

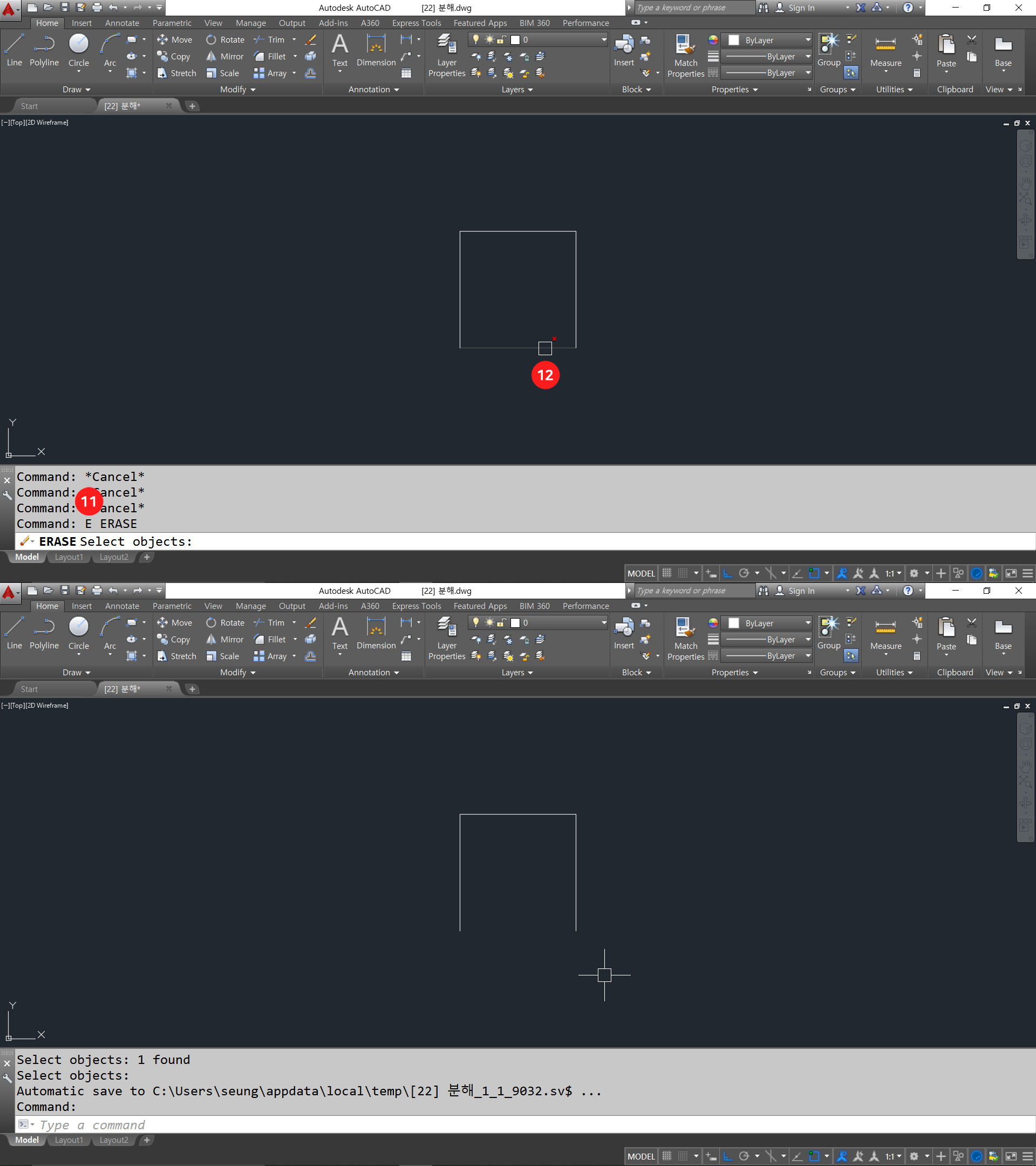

[11] E 입력 후 엔터

[12] 객체 선택 후 엔터 [객체 분해 후 개별 선 세그먼트만 삭제]



[연결_Join]

서로 연결되어 있는 개별 선분들을 결합하여 하나의 선 객체를 형성합니다.

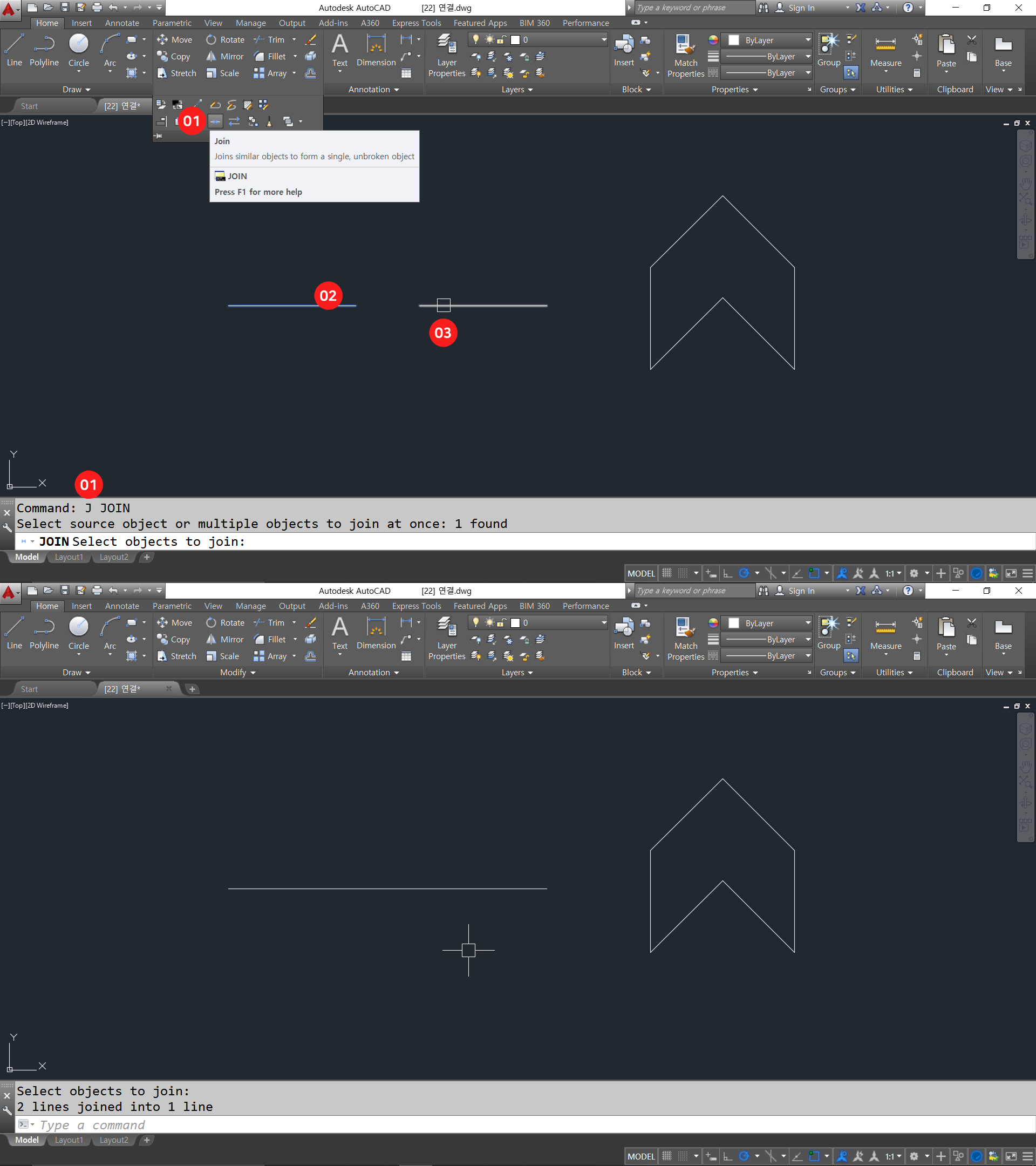

[01] Join 아이콘 클릭 또는 J 입력 후 엔터
[02] 객체 선택
[03] 객체 선택 후 엔터

[04] J 입력 후 엔터
[05] 객체 선택 [개별 선 세그먼트만 선택]

[06] 첫 번째 구석점 지정

[07] 반대 구석점 지정 후 엔터 [단일 객체 형태로 객체 전체가 선택]
