[13] 자유 곡선 / 객체 가리기

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.

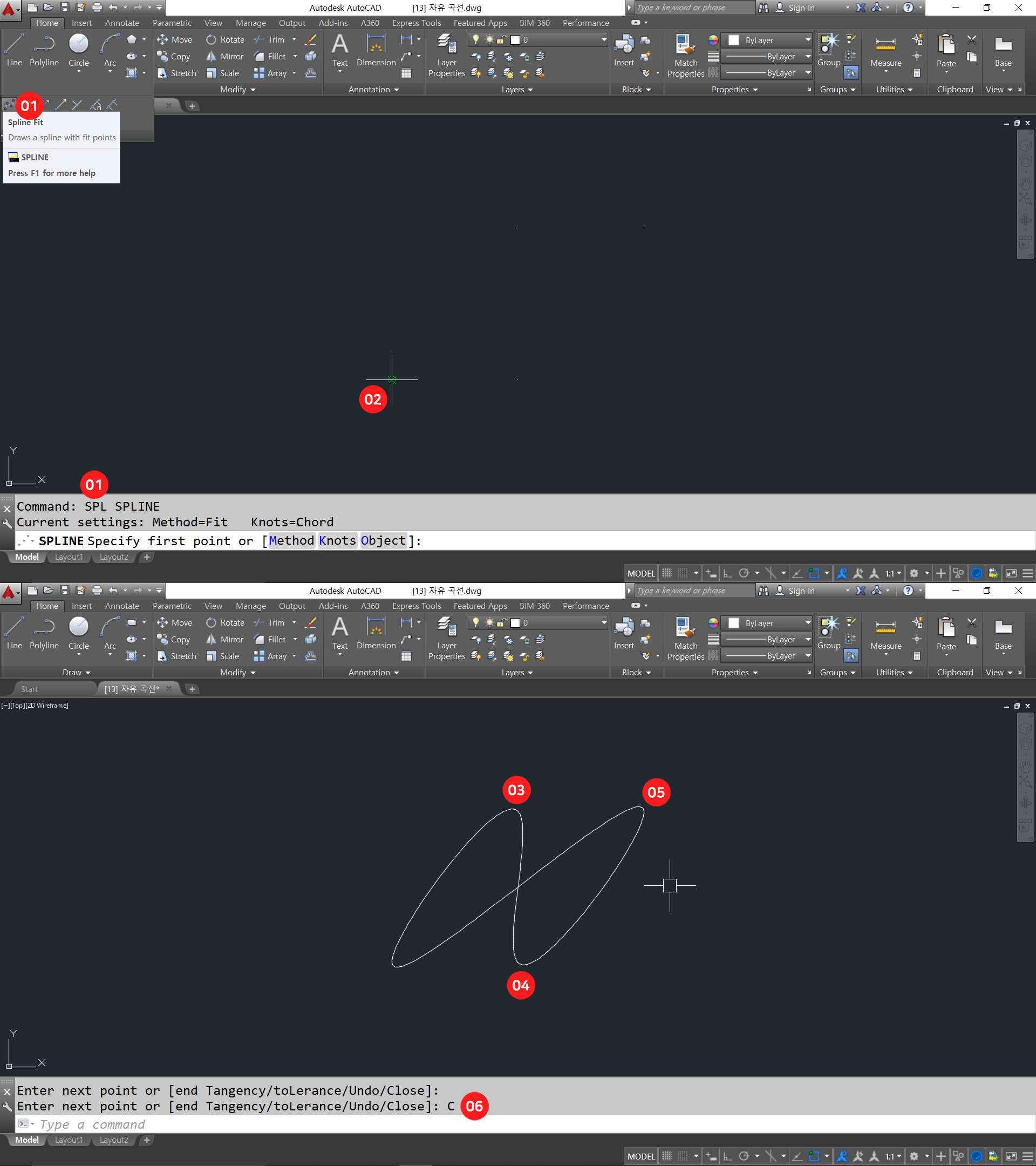

[자유 곡선_Spline]

도면 영역에서 지정된 점을 통과하는 자유 곡선을 작성합니다.

[01] Spline 아이콘 클릭 또는 SPL 입력 후 엔터
[02] 마우스 왼쪽 버튼을 클릭하여 첫 번째 점 지정
[03] 다음점 지정
[04] 다음점 지정
[05] 다음점 지정
[06] C 입력 후 엔터

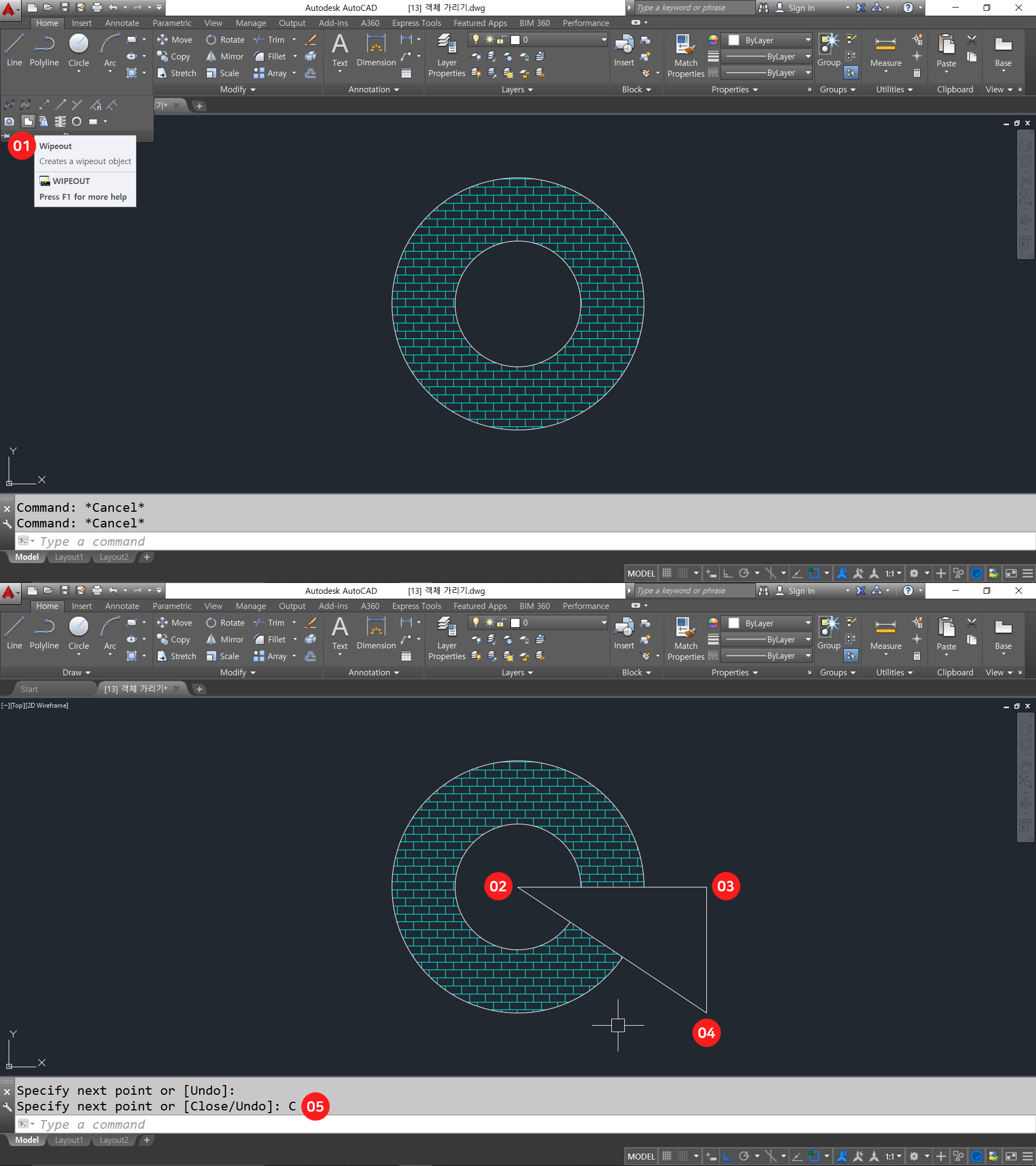

[객체 가리기_Wipeout]

도면 영역에서 원하는 부분을 가릴 수 있는 객체 가리기를 작성합니다.

[01] Wipeout 아이콘 클릭
[02] 마우스 왼쪽 버튼을 클릭하여 첫 번째 점 지정
[03] 다음점 지정
[04] 다음점 지정
[05] C 입력 후 엔터

[객체 가리기 프레임_Frames]

객체 가리기의 경계선에 대한 표시 유무를 설정합니다.

[01] Wipeout 아이콘 클릭

[02] F 입력 후 엔터

[03] OFF 입력 후 엔터 [경계선을 다시 표시하려면 ON 입력]



[객체 가리기 폴리선_Polyline]

닫힌 폴리선 객체를 선택하여 객체 가리기 객체를 작성합니다.

[01] Wipeout 아이콘 클릭

[02] P 입력 후 엔터

[03] 닫힌 폴리선 선택

[04] N 입력 후 엔터
