[32] 치수 끊기 / 치수 편집

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[치수 끊기_Dimbreak]

도면 영역에서 다른 객체와 교차하는 치수 및 연장 선을 끊거나 복원합니다.

[01] Dimbreak 아이콘 클릭
[02] 끊기를 추가할 치수 선택

[03] 치수를 끊을 객체 선택 후 엔터



[치수 끊기 제거_Remove]

치수 끊기가 적용된 치수 및 연장 선을 원래 상태로 복원합니다.

[01] Dimbreak 아이콘 클릭
[02] 끊기를 제거할 치수 선택

[03] R 입력 후 엔터



[치수 편집_Dimension Edit]

도면 영역에 표시된 치수 문자 및 치수 보조선을 편집합니다.

[01] DED 입력 후 엔터

[02] N 입력 후 엔터 [New : 치수 문자의 내용을 변경]

[03] 문자 입력

[04] Close Text Editor 버튼 클릭

[05] 치수 선택 후 엔터

[06] DED 입력 후 엔터

[07] R 입력 후 엔터 [Rotate : 치수 문자를 회전]

[08] 치수 문자의 각도 45 입력 후 엔터

[09] 치수 선택 후 엔터

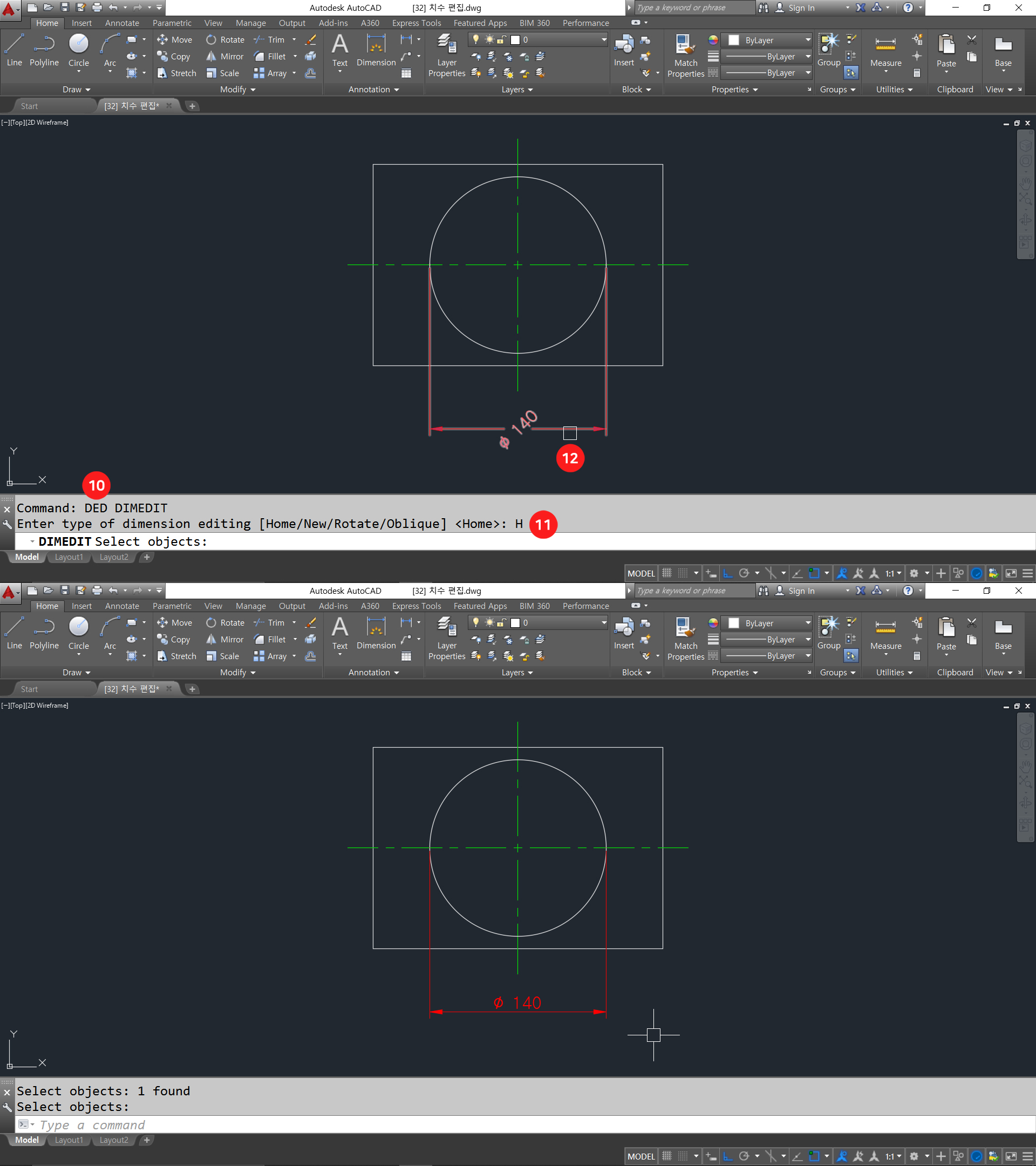

[10] DED 입력 후 엔터

[11] H 입력 후 엔터 [Home : 회전된 치수 문자를 원래 위치로 이동]

[12] 치수 선택 후 엔터

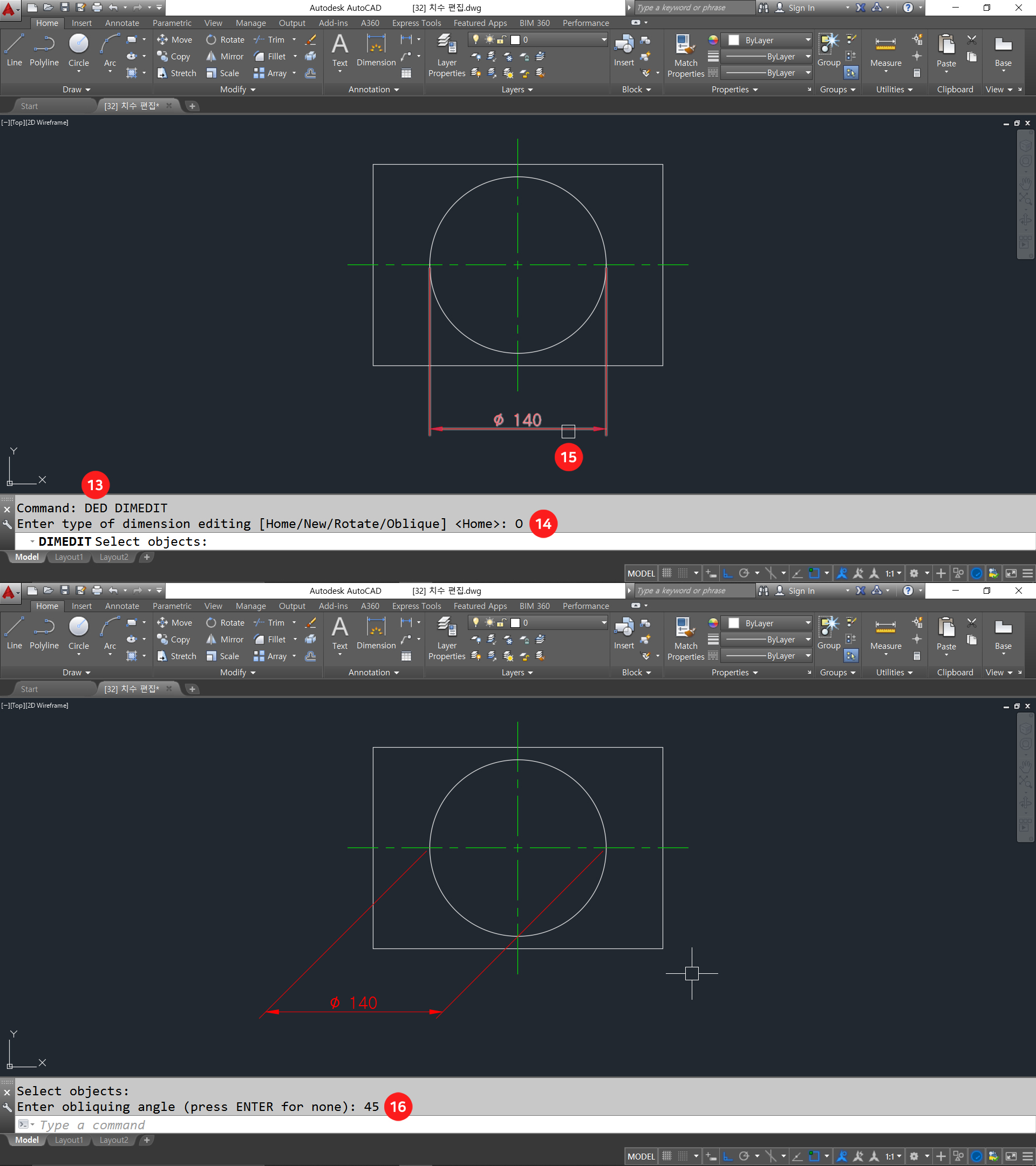

[13] DED 입력 후 엔터

[14] O 입력 후 엔터 [Oblique : 치수보조선의 입력된 각도로 기울기]

[15] 치수 선택 후 엔터

[16] 기울기 각도 45 입력 후 엔터
