[34] 속성 블록 / 속성 편집

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[속성 블록_Attribute]

속성 정보를 블록에 저장하기 위한 속성 정의를 작성합니다.

[01] ATT 입력 후 엔터
[02] Tag 입력란에 제조사 입력
[03] Prompt 입력란에 회사명 입력
[04] Default 입력란에 삼성 입력
[05] Text height 입력란에 문자 높이 10 입력
[06] OK 버튼 클릭
[07] 시작점 지정

[08] ATT 입력 후 엔터
[09] Tag 입력란에 제품 사양 입력
[10] Prompt 입력란에 용량 입력
[11] Default 입력란에 1TB 입력
[12] OK 버튼 클릭
[13] 시작점 지정

[14] B 입력 후 엔터
[15] 블록 이름 입력 후 탭
[16] Convert to block 체크

[17] Select objects 버튼 클릭
[18] 첫 번째 구석점 지정

[19] 반대 구석점 지정 후 엔터 [블록으로 정의될 객체 및 속성 등을 선택]

[20] Pick point 버튼 클릭

[21] 삽입 기준점 지정

[22] OK 버튼 클릭

[23] OK 버튼 클릭 [속성 정의 변경 가능]



[속성 편집_Edit Attribute]
속성이 정의된 블록 객체의 속성 정보를 변경합니다.

[01] ATE 입력 후 엔터
[02] 속성 블록 선택
[03] 용량 입력란에 2TB 입력

[04] OK 버튼 클릭



[속성 화면 표시_Attribute Display]

속성이 정의된 블록 객체에서 속성 정보에 대한 표시 유무를 지정합니다.

[01] ATTDISP 입력 후 엔터
[02] 속성 화면 표시 설정 OFF 입력 후 엔터
[ON : 모든 속성을 도면 영역에서 표시 / OFF : 모든 속성을 도면 영역에서 숨김]



[속성 블록 삽입_Insert]

속성이 정의된 블록 객체를 현재 도면 영역 내로 삽입합니다.

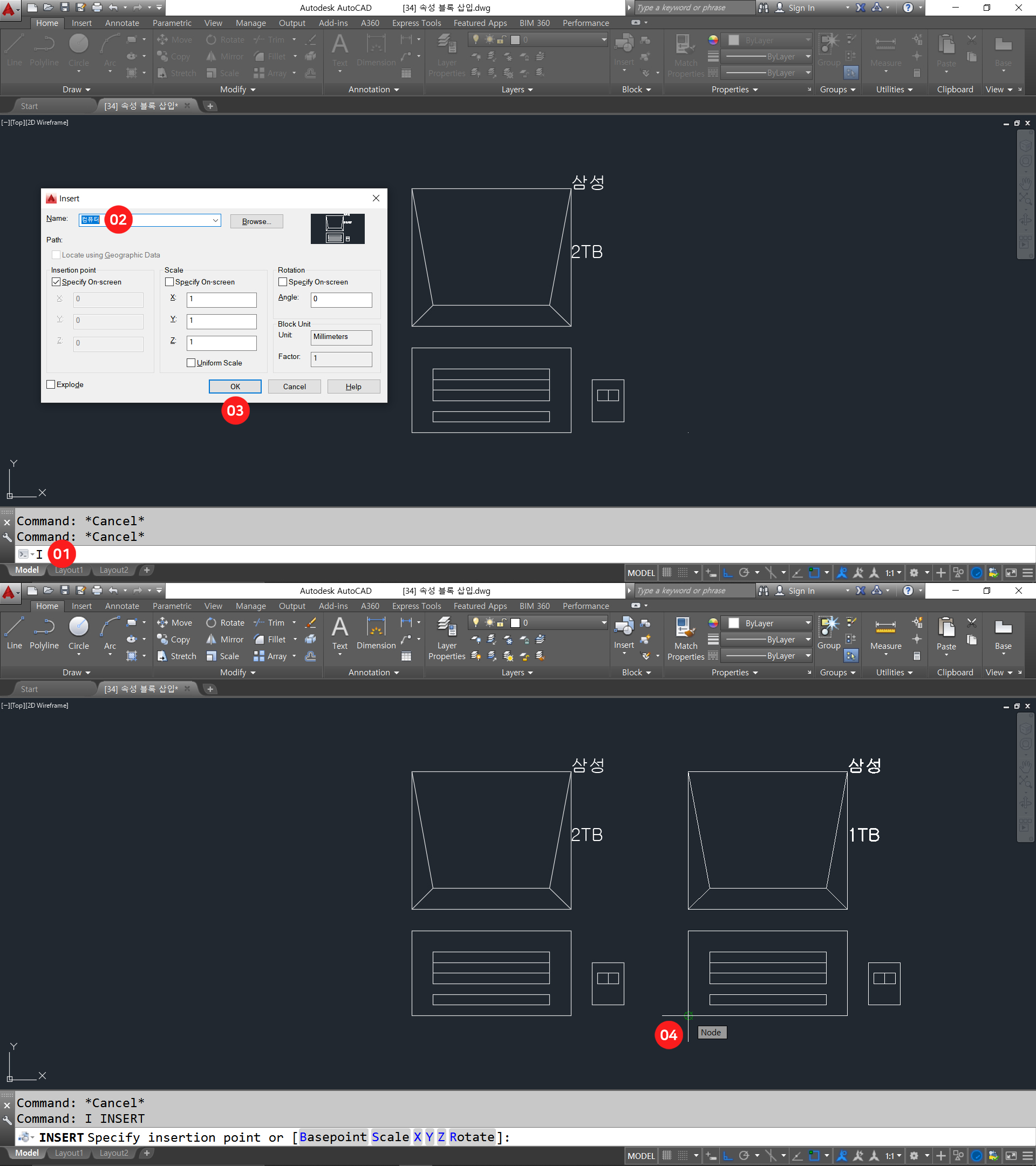

[01] I 입력 후 엔터

[02] 삽입할 블록의 이름을 지정

[03] OK 버튼 클릭

[04] 삽입점 지정

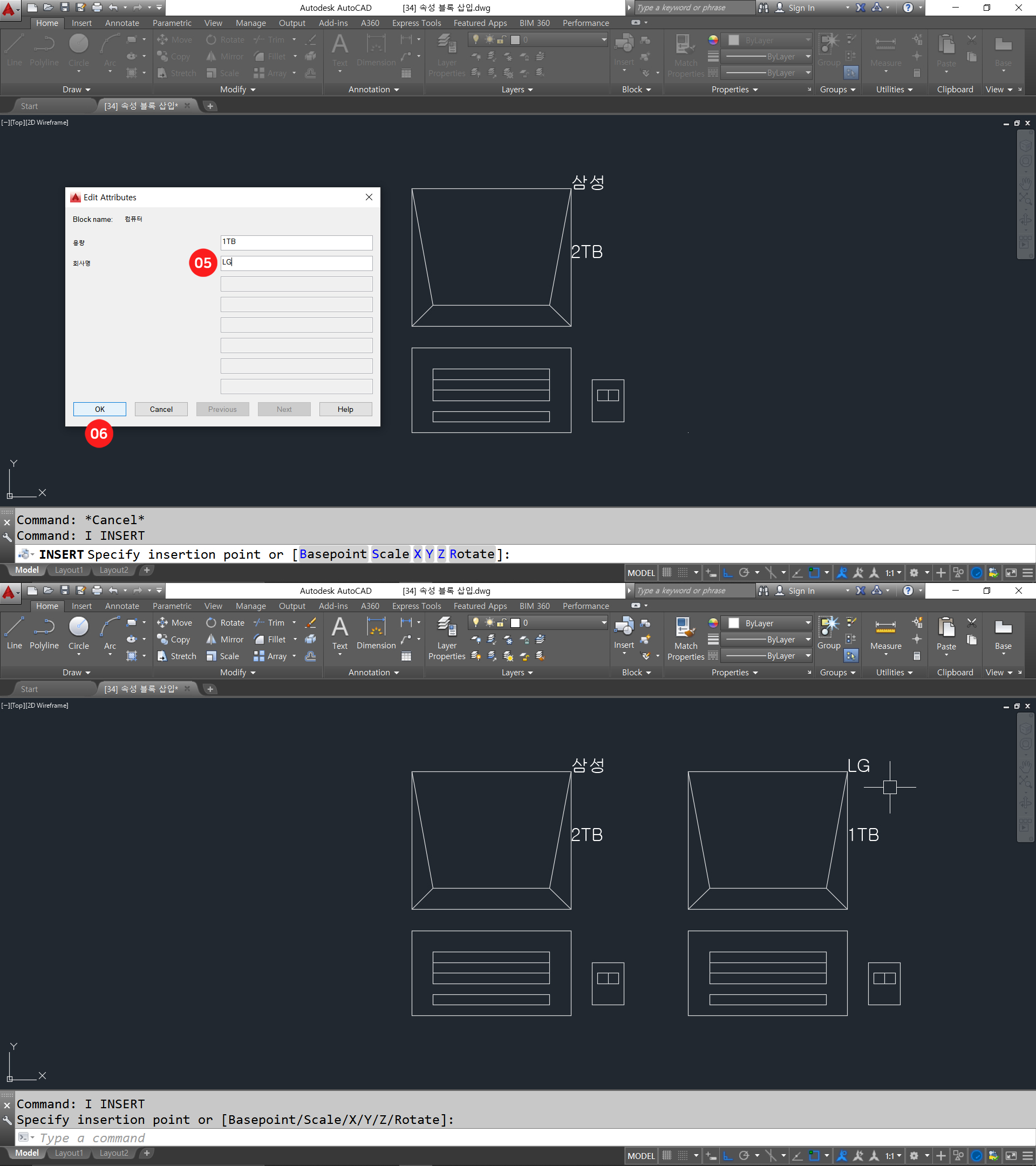

[05] 회사명 입력란에 LG 입력

[06] OK 버튼 클릭
