[19] 간격 띄우기 / 자르기

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[간격 띄우기_Offset]

사용자가 입력한 거리만큼 떨어진 위치로 객체를 평행 이동 또는 복사를 합니다.

[01] Offset 아이콘 클릭 또는 O 입력 후 엔터
[02] 간격 띄우기 거리 20 입력 후 엔터

[03] 간격 띄우기 객체 선택
[04] 간격 띄우기 방향의 점 지정

[05] 간격 띄우기 객체 선택
[06] 간격 띄우기 방향의 점 지정

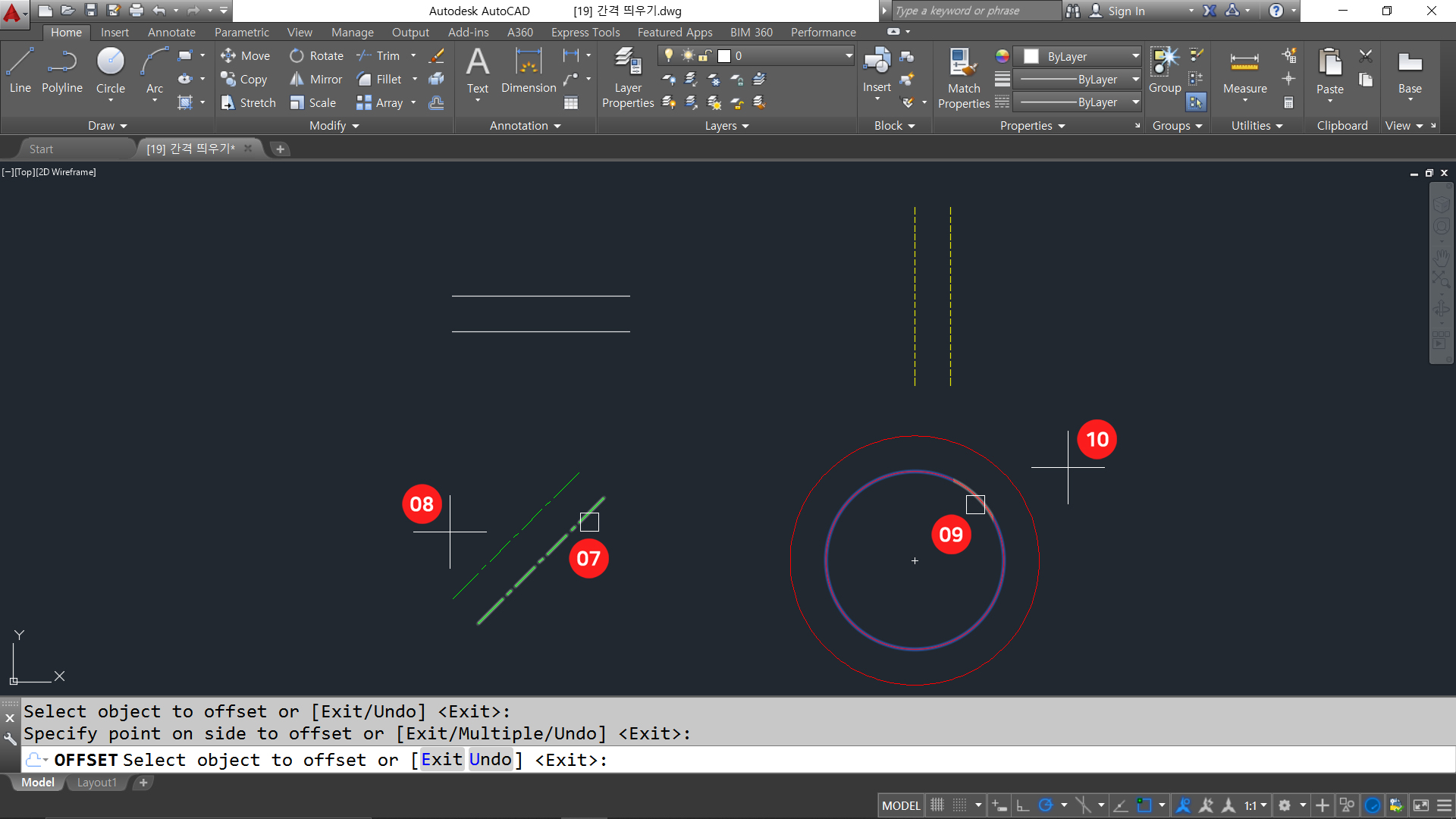

[07] 간격 띄우기 객체 선택
[08] 간격 띄우기 방향의 점 지정

[09] 간격 띄우기 객체 선택
[10] 간격 띄우기 방향의 점 지정 후 엔터키를 눌러 종료



[간격 띄우기 지우기_Erase]

간격 띄우기 후 원본 객체의 삭제 유무를 지정합니다.

[01] O 입력 후 엔터

[02] E 입력 후 엔터

[03] Y 입력 후 엔터

[04] 간격 띄우기 거리 20 입력 후 엔터
[05] 간격 띄우기 객체 선택
[06] 간격 띄우기 방향의 점 지정 후 엔터키를 눌러 종료

[07] O 입력 후 엔터

[08] E 입력 후 엔터

[09] N 입력 후 엔터

[10] 간격 띄우기 거리 20 입력 후 엔터
[11] 간격 띄우기 객체 선택
[12] 간격 띄우기 방향의 점 지정 후 엔터키를 눌러 종료



[자르기_Trim]

교차점을 기준으로 선택된 부분을 자르기합니다.

[01] Trim 아이콘 클릭 또는 TR 입력 후 엔터
[02] 경계 객체 선택 후 엔터
[03] 자를 객체 선택
[04] 자를 객체 선택 후 엔터

[05] TR 입력 후 엔터
[06] 경계 객체 선택 후 엔터
[07] 첫 번째 구석점 지정
[08] 반대 구석점 지정 후 엔터
