[28] 반지름 치수 / 지름 치수

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[반지름 치수_Dimradius]

호 또는 원 객체의 반지름을 측정합니다.

[01] Radius 아이콘 클릭 또는 DRA 입력 후 엔터
[02] 호 또는 원 선택
[03] 치수선의 위치 지정



[지름 치수_Dimdiameter]

호 또는 원 객체의 지름을 측정합니다.

[01] Diameter 아이콘 클릭 또는 DDI 입력 후 엔터
[02] 호 또는 원 선택
[03] 치수선의 위치 지정

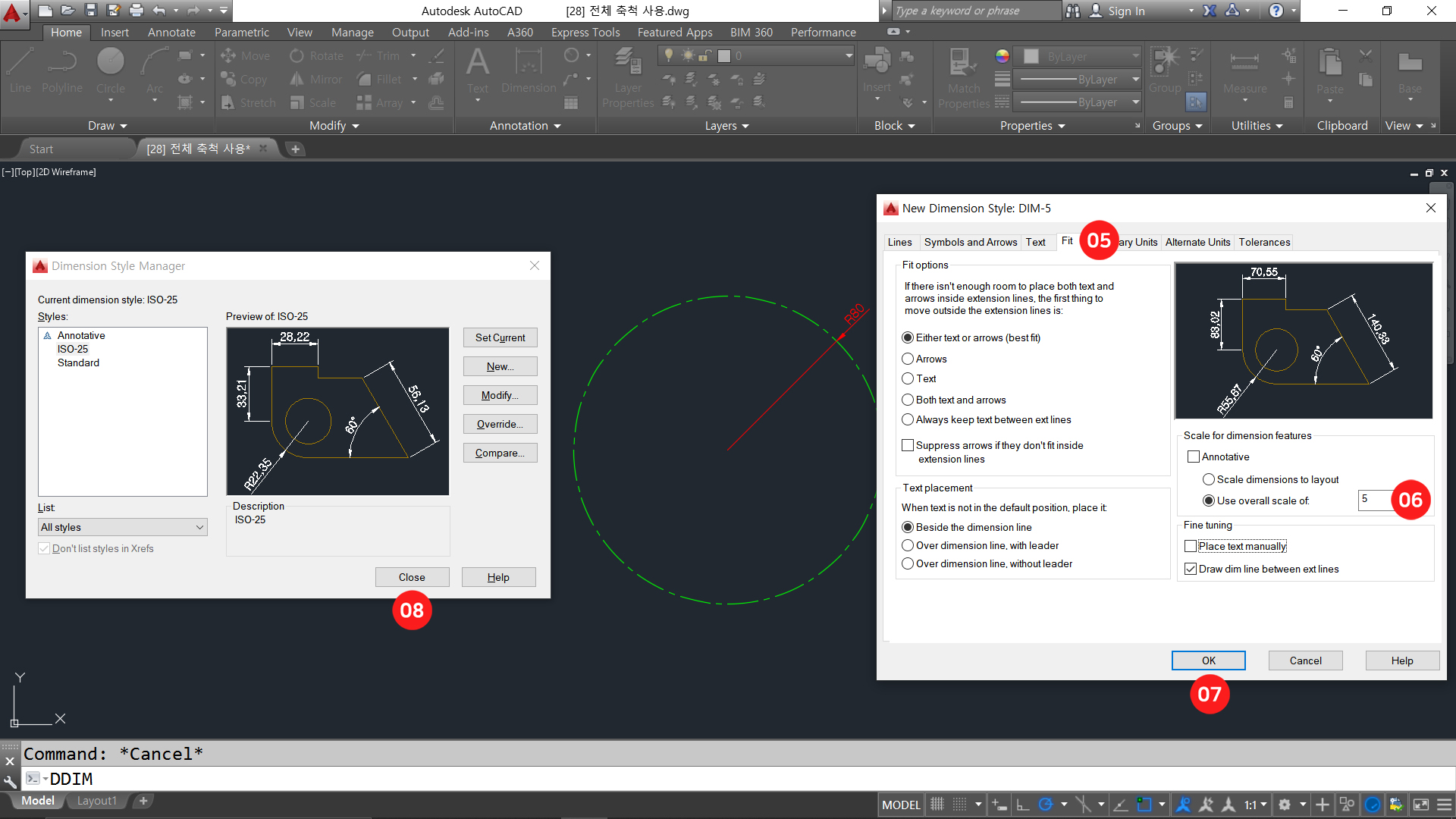

[전체 축척 사용_Use overall scale of]

모든 치수의 문자 및 화살촉, 간격 등에 대한 축척을 지정합니다.

[01] DDIM 입력 후 엔터

[02] New 버튼 클릭

[03] New Style Name 입력란에 DIM-5 입력

[04] Continue 버튼 클릭

[05] Fit 탭 클릭

[06] 전체 축척 5 입력

[07] OK 버튼 클릭

[08] Close 버튼 클릭

[09] 치수 선택

[10] Annotate 리본탭 클릭

[11] DIM-5 치수 스타일 지정

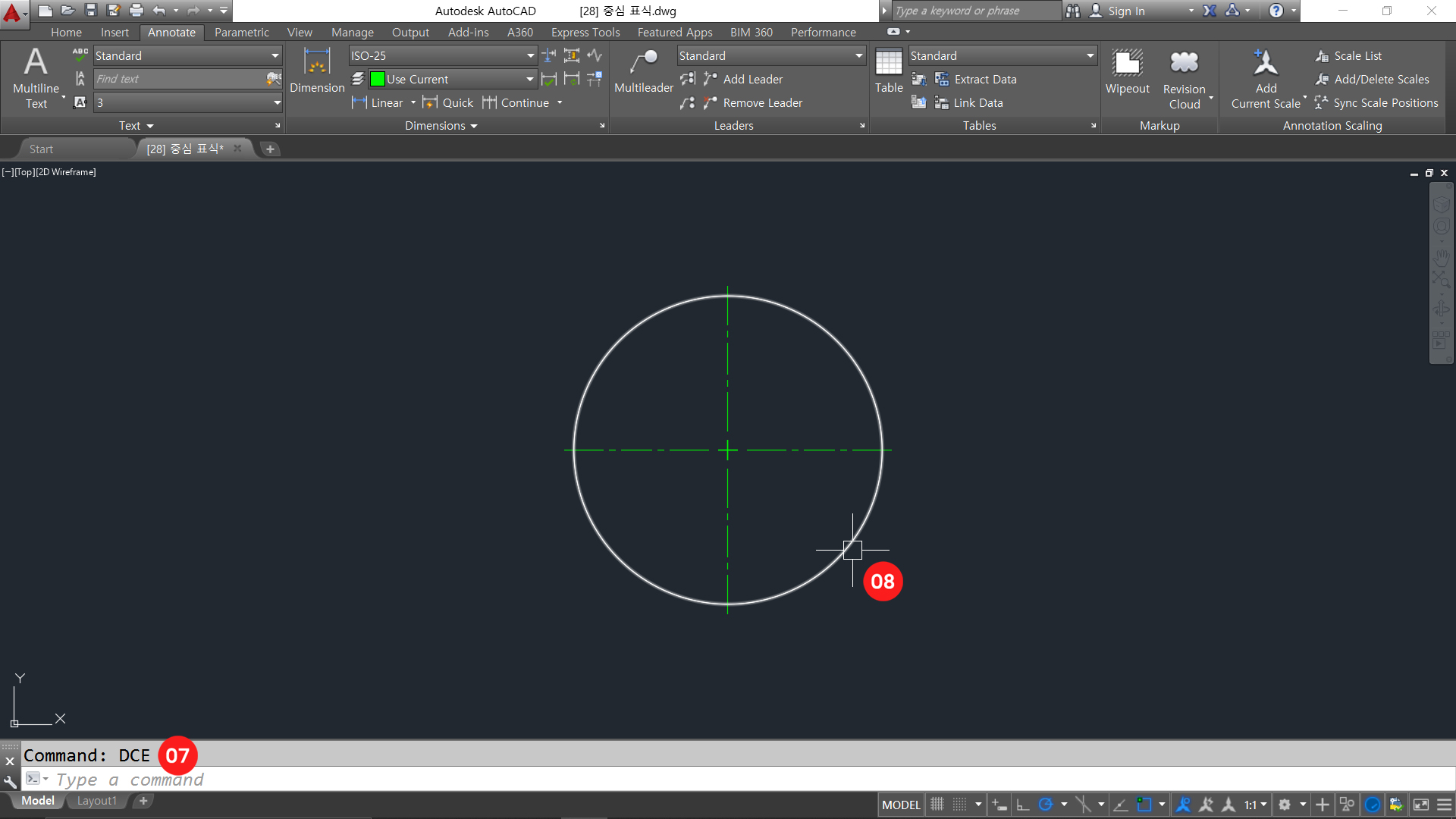

[중심 표식_Dimcenter]

호 또는 원 객체의 중심 표식을 작성합니다.

[01] Center Mark 아이콘 클릭 또는 DCE 입력 후 엔터
[02] 호 또는 원 선택



[중심 표식_Center makrs]

중심 표식의 형태를 지정합니다.

[01] DDIM 입력 후 엔터

[02] Modify 버튼 클릭

[03] Symbols and Arrows 탭 클릭

[04] Line 지정

[05] OK 버튼 클릭

[06] Close 버튼 클릭

[07] DCE 입력 후 엔터
[08] 호 또는 원 선택
