[04] 객체 스냅

오토캐드 입문자들을 위한 기본 도구 사용법에 대해서 정리하였으며,

질문이나 궁금하신 점 있으시면 아래 댓글로 남겨주세요.
최대한 신속하게 답변드리도록 하겠습니다. 당신의 오늘을 응원합니다.



[객체 스냅_Object Snap]

도면 영역에서 점 지정 시 정확한 위치를 지정할 수 있게 합니다.

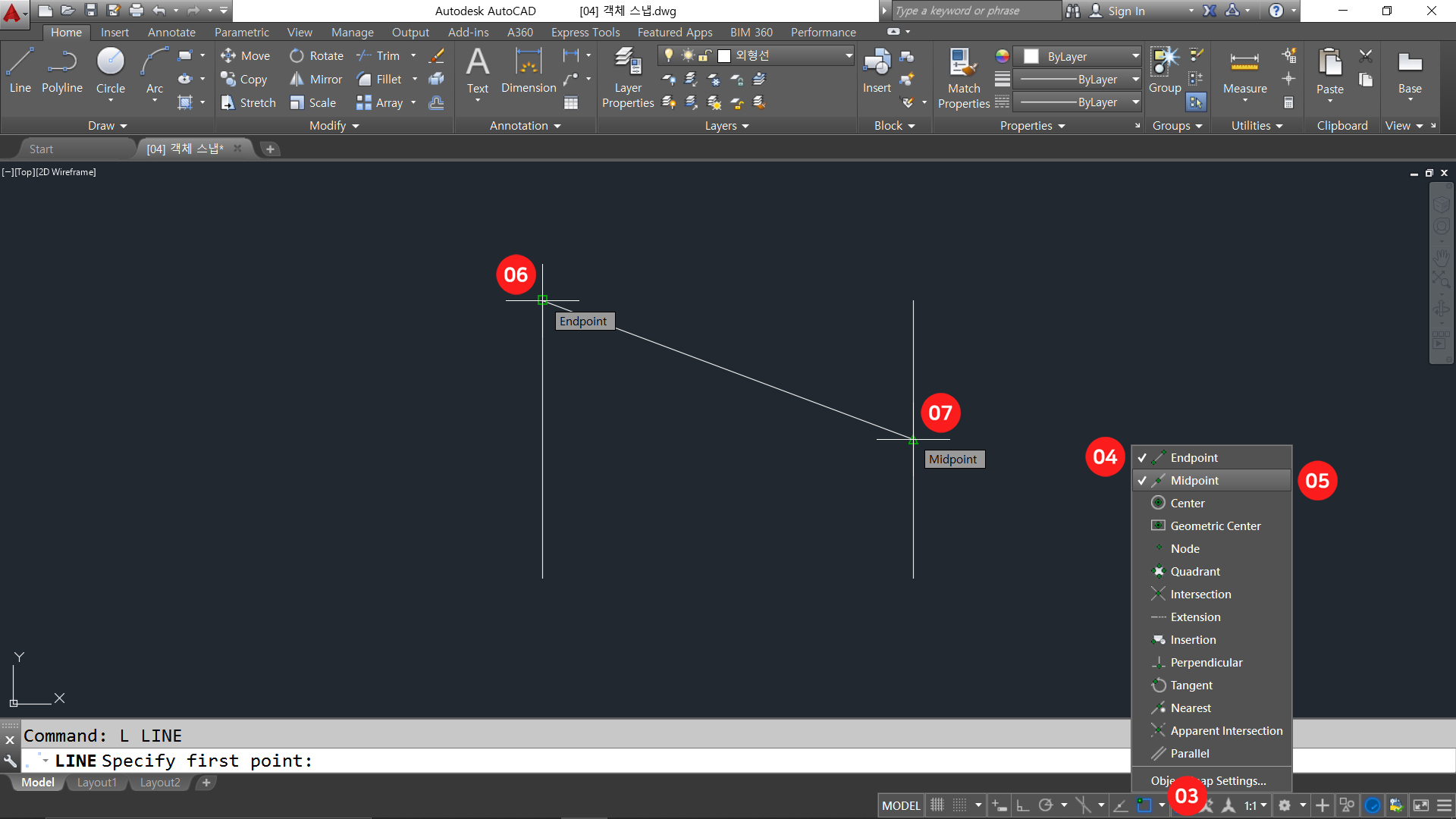

[01] L 입력 후 엔터

[02] Osnap 모드 켬 [단축키 F3키를 눌러 Osnap 모드를 켜거나 끔]

[03] 롤 아웃 버튼 클릭

[04] Endpoint 모드 선택 [선 또는 호 객체의 끝점을 스냅]

[05] Midpoint 모드 선택 [선 또는 호 객체의 중간점을 스냅]

[06] 마우스 왼쪽 버튼을 클릭하여 선의 끝점 지정

[07] 선의 중간점 지정 후 엔터키를 눌러 종료



[중심점_Center]

원이나 호 또는 타원호의 중심점에 위치를 정확하게 지정합니다.

[기하학적 중심_Geometric Center]

사각형 및 다각형 도형의 중심을 정확하게 지정합니다.

[노드_Node]

단일점 또는 다중점을 정확히 지정합니다.

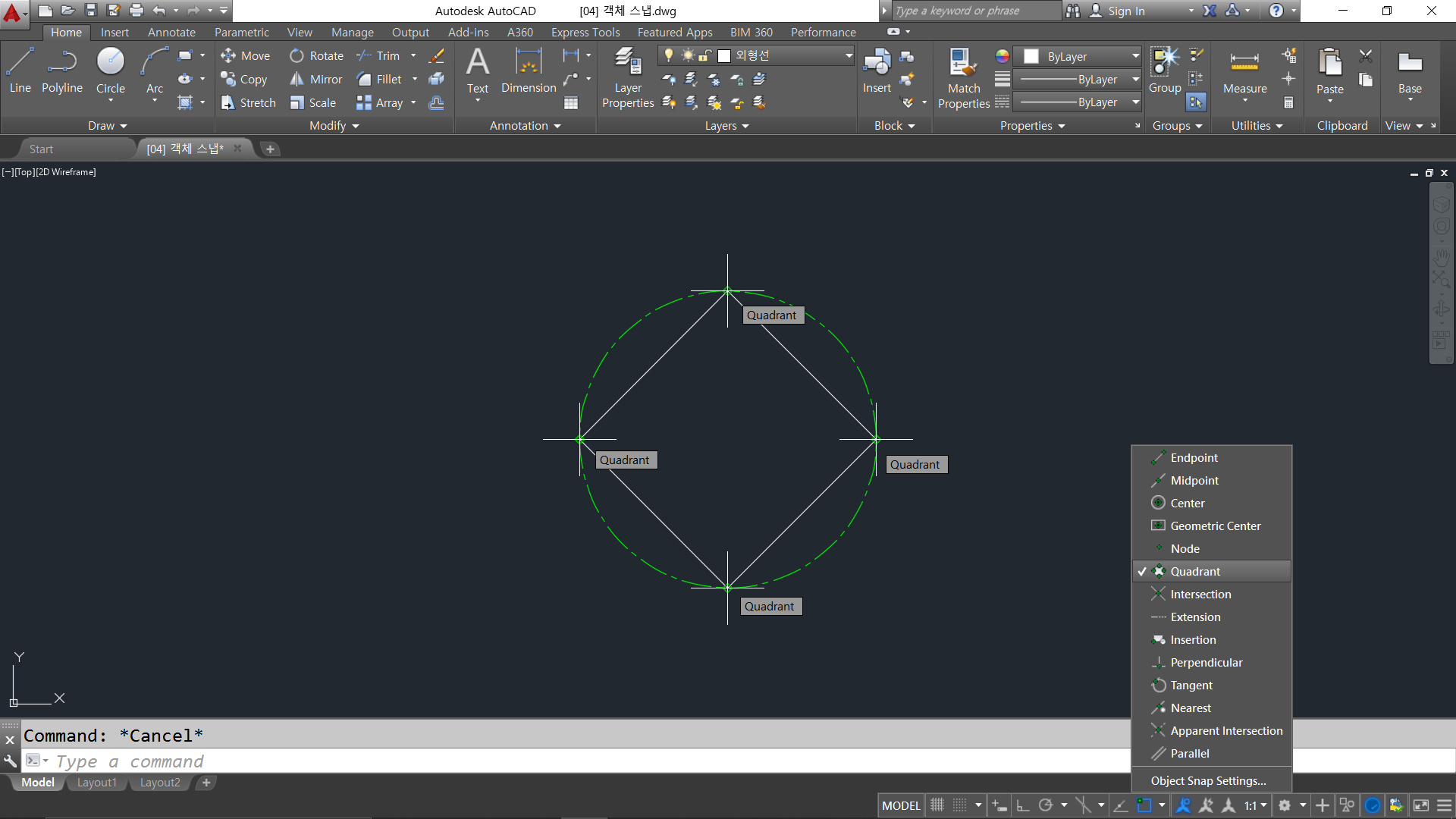

[사분점_Quadrant]

원의 사등 분점에 위치를 정확히 지정합니다.

[교차점_Intersection]

도면 영역에서 객체가 두 개 이상 만나는 교차점을 정확히 지정합니다.

[연장선_Extension]

두 객체의 끝점에서 연장되는 방향과 만나는 위치를 정확히 지정합니다.

[삽입점_Insertion]

블록 및 도형 또는 문자의 삽입점을 정확히 지정합니다.

[수직_Perpendicular]

첫 번째 시작점에서 수직방향으로 만나는 점에 위치를 정확히 지정합니다.

[접점_Tangent]

원 또는 호의 접점에 위치를 정확히 지정합니다.

[근처점_Nearest]

객체에서 가장 가까운 점들의 위치를 지정합니다.

[객체 스냅 수동]

한 점당 한 번에 스냅이 작동되도록 객체 스냅을 일시적으로 사용합니다.

[01] Osnap 모드 끔

[02] L 입력 후 엔터

[03] Shift 키를 누른 상태에서 마우스 오른쪽 버튼 클릭 Endpoint 모드 선택

[04] 끝점 지정

[05] Shift 키를 누른 상태에서 마우스 오른쪽 버튼 클릭 Tangent 모드 선택

[06] 접점 지정 후 엔터키를 눌러 종료
